Volete installare una nuova rete domestica o sostituire il cablaggio di rete esistente. I tempi delle canaline in plastica sui battiscopa sono finiti e ora è il momento di fare sul serio. Il nuovo cavo deve essere nascosto ordinatamente all'interno della parete, del pavimento o del soffitto. E poiché l'apertura nella parete deve essere la più piccola possibile, scegliete un cavo in bobina. Questo cavo non ha ancora i connettori. Quindi, dovete considerare solo il diametro del cavo e non quello della spina, che è molto più larga. E dopo aver tirato il cavo dal punto A al punto B, lo completate con i connettori. In questo blog leggerete:
- di quale tipo di cavo hai bisogno,
- tutto ciò che ti serve per realizzare un cavo UTP e
- Come collegare un cavo UTP in 5 semplici passaggi.
Vuoi iniziare subito?
Sai già esattamente di cosa hai bisogno? Allora scegli qui i materiali e inizia subito.
Di che tipo di cavo ho bisogno?
Se non sai ancora di quale categoria di cavo, materiale e schermatura hai bisogno, ti spiegheremo brevemente quando scegliere l'una o l'altra versione.
Seleziona la categoria del cavo
Puoi scegliere tra:
I cavi Cat 5e e Cat 6 possono gestire velocità fino a 1000 Mbit/s e sono adatti per reti gigabit. Tuttavia, la larghezza di banda del Cat 6 a 250 MHz è 2,5 volte maggiore di quella del Cat 5e. Entrambi i cavi sono adatti per reti domestiche.
I cavi Cat6a e Cat7, con una velocità di 10.000 Mbit/s, sono adatti per reti a 10 Gigabit. Mentre il Cat6a ha una larghezza di banda di 500 MHz, il Cat7 offre 600 MHz. I cavi Cat6a e Cat7 sono ottimali per un utilizzo intensivo della rete da parte di PMI e grandi aziende.
L'ultima generazione di cavi Cat8 supporta velocità fino a 40 Gbit/s con una larghezza di banda di 2000 MHz. Di conseguenza, vengono utilizzati nelle grandi reti IT professionali. In sintesi, si potrebbe dire che maggiore è la categoria, più veloce è il traffico dati e maggiore è la quantità di dati che possono essere elaborati simultaneamente.
Materiale delle coppie di fili
Una volta selezionata la categoria più adatta al tuo utilizzo di internet, puoi scegliere tra CCA e rame al 100%. Con "rame" ci riferiamo al materiale di cui è composto il nucleo del cavo, ovvero i conduttori. Un cavo in rame al 100% è la scelta migliore perché è meno soggetto a rotture e conduce i segnali di rete in modo più efficiente. Inoltre, un cavo in rame al 100% è adatto per la tecnologia PoE.
cavo flessibile o rigido
Per terminare un cavo su un connettore, utilizzare un cavo flessibile. Poiché oggigiorno si utilizzano cavi "dritti", collegare i connettori a entrambe le estremità del cavo nello stesso modo.
Se colleghi il cavo a una striscia LSA su una presa a muro o un pannello di permutazione, hai bisogno di un cavo rigido.
Cosa scegliere se si desidera collegare il cavo a una striscia LSA da un lato e a una spina RJ45 dall'altro? In questo caso, si sceglie un cavo rigido e un connettore adatto a cavi rigidi. Per tutti i nostri connettori indichiamo se sono adatti a cavi flessibili o rigidi.
Schermatura
Quando si acquista un cavo su bobina, si può scegliere tra un cavo non schermato (UTP) e un cavo schermato (FTP). La scelta è semplice: se il cavo non si trova vicino a un cavo di alimentazione o coassiale e gli altri componenti e cavi di rete non sono schermati, un cavo UTP sarà sufficiente. Se gli altri cavi di rete e, ad esempio, il pannello di permutazione sono schermati, o in caso di dubbi, è consigliabile scegliere un cavo FTP.
Video di istruzioni
Di cosa hai bisogno per realizzare un cavo internet?

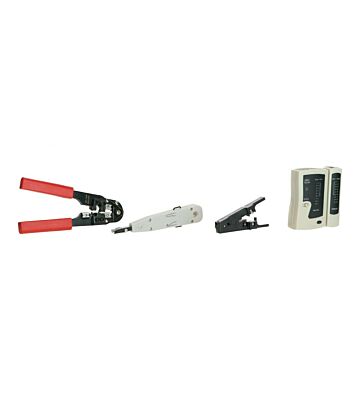

Ti serviranno i seguenti componenti:
- cavo cat5e su una bobina o Cavo Cat6 su una bobina
- dispositivi
- spelafili
- pinze crimpatrici
- tester per cavi
I prodotti più scelti per la realizzazione di un cavo UTP
Hai tutto il materiale necessario? Allora puoi iniziare!
Il piano passo passo
Collegare una spina RJ45 a un cavo UTP è facilissimo, bastano 5 passaggi. Di seguito, spieghiamo dettagliatamente ogni passaggio.
- Spellare i cavi
- Posare i cavi seguendo il codice colore UTP corretto.
- Tagliare i fili dritti.
- Premere con decisione il connettore.
- Testare il cavo

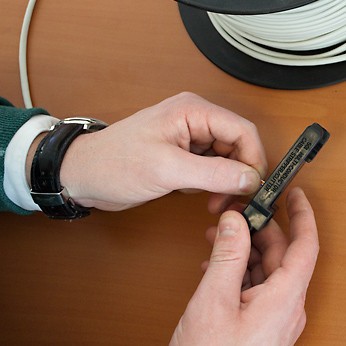

Passaggio 1: Spellare il cavo di rete

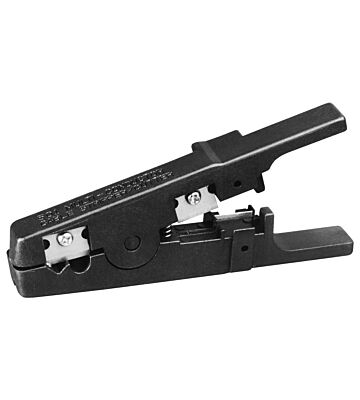

Utilizzando una pinza spelafili, rimuovere la guaina protettiva dal cavo di rete. A questo punto saranno visibili 4 coppie di fili: bianco-blu e blu, bianco-arancione e arancione, bianco-verde e verde, bianco-marrone e marrone.

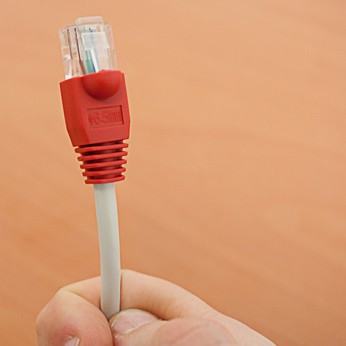

Opzione: se si desidera fissare un passacavo al cavo, farlo scorrere sul cavo ora prima di crimpare il connettore.

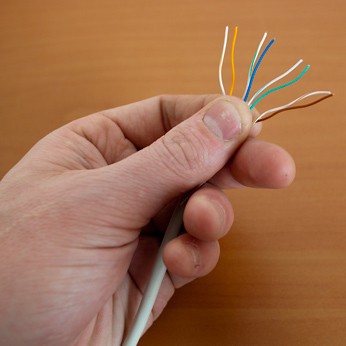

Passaggio 2: Disporre i fili nell'ordine corretto

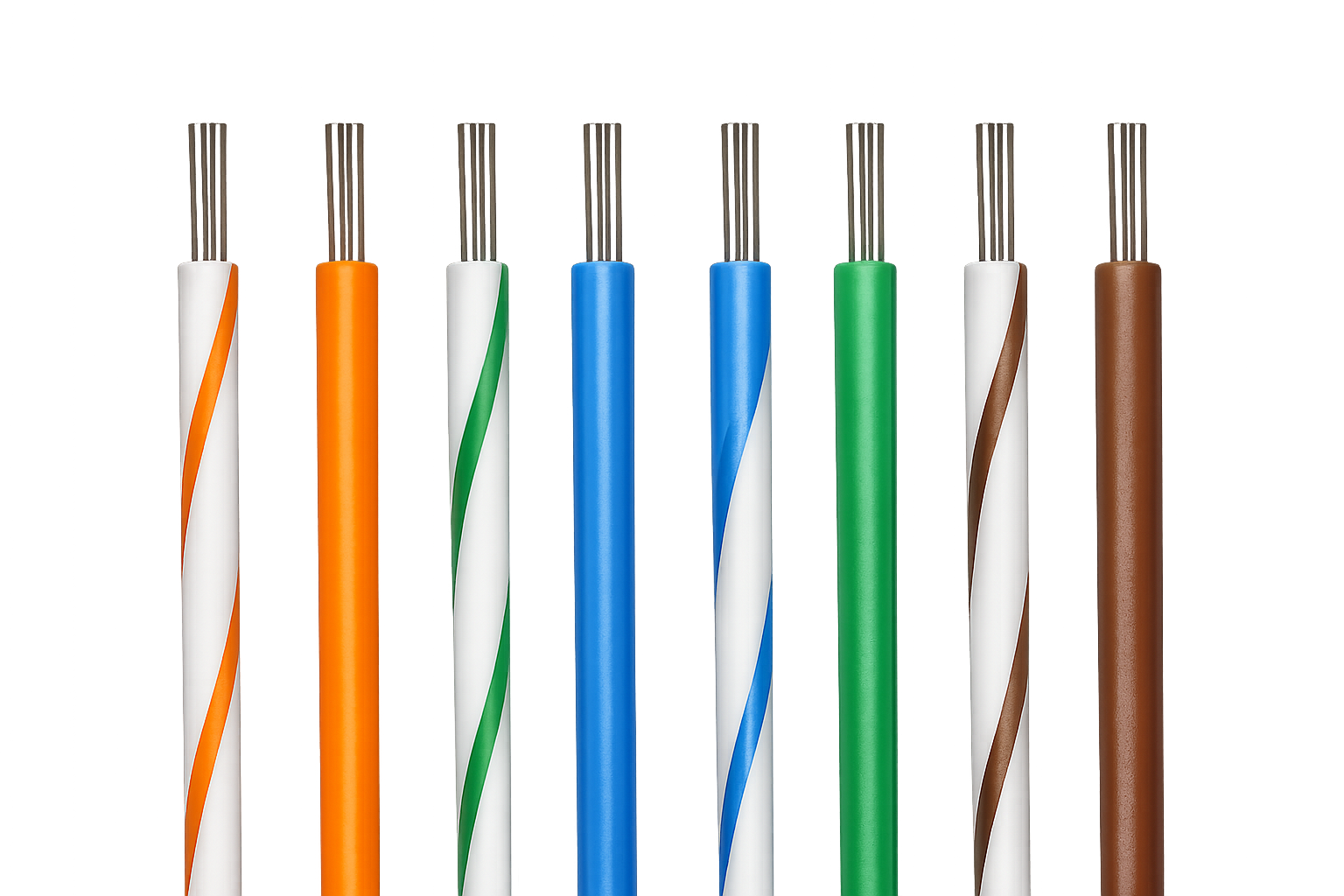

Disporre i cavi in quest'ordine. Questo è lo standard B (EIA/TIA-568B):
- bianco-arancio
- arancia
- bianco-verde
- blu
- blu-bianco
- verde
- marrone-bianco
- marrone

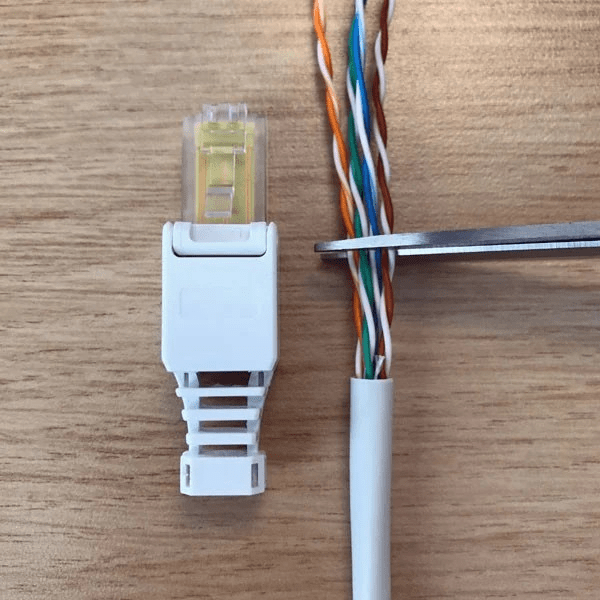

Passaggio 3: Tagliare dritto
Prima di inserire i fili nel connettore, tagliateli dritti e tutti della stessa lunghezza. Tenete il connettore con la linguetta rivolta verso il basso e fate scorrere i cavi all'interno.

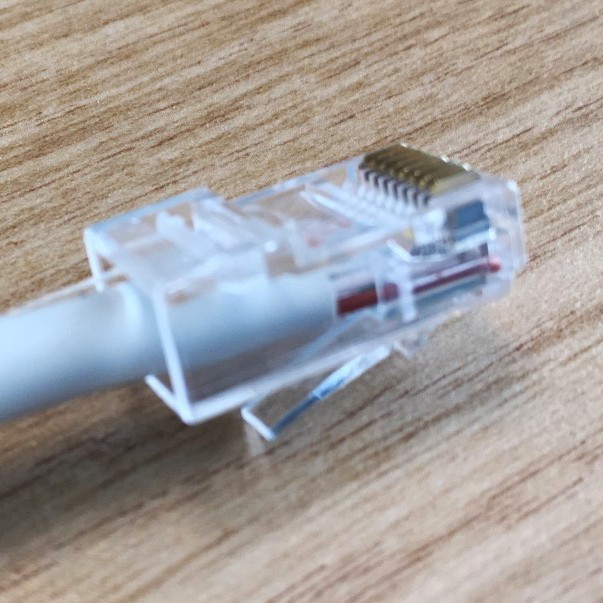

Passaggio 4: Chiudere il connettore premendolo

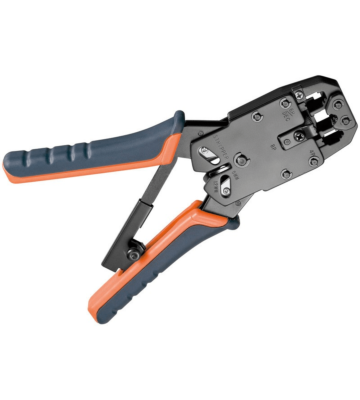

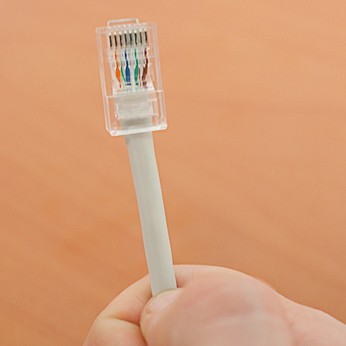

Una volta inseriti i fili nel connettore nell'ordine di colore corretto, crimpare il connettore utilizzando pinze crimpatrici .
Se si collega un connettore anche all'altra estremità del cavo, ripetere i passaggi da 1 a 4 per la seconda estremità del cavo.
Passaggio 5: Testare il cavo
Dopo aver collegato i connettori, verifica che la connessione tra il cavo e la spina sia ottimale. Solo così avrai una connessione di rete forte e stabile. Per farlo, utilizza un apposito tester per cavi . Il tester per cavi invia segnali attraverso il cavo e indica se tutti i fili sono collegati correttamente. Se il tester rileva un problema, puoi risolverlo in modo specifico. Non ricevi alcun messaggio di errore? Allora il tuo cavo internet è pronto per l'uso!
Collegare il cavo di rete con l'adattatore
È possibile scegliere anche un connettore con adattatore. Questo adattatore facilita la disposizione dei fili in ordine cromatico. Con un connettore dotato di adattatore, seguire i passaggi 1 e 2 descritti in precedenza: spelare il cavo e disporre i fili nell'ordine corretto. Quindi procedere come segue:

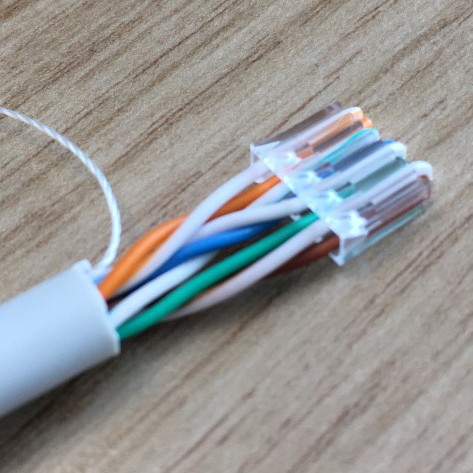

Posiziona i fili attorno all'utensile fornito seguendo la sequenza dei colori. La sequenza dei colori è:
- bianco-arancio
- arancia
- bianco-verde
- blu
- blu-bianco;
- verde
- marrone-bianco
- marrone

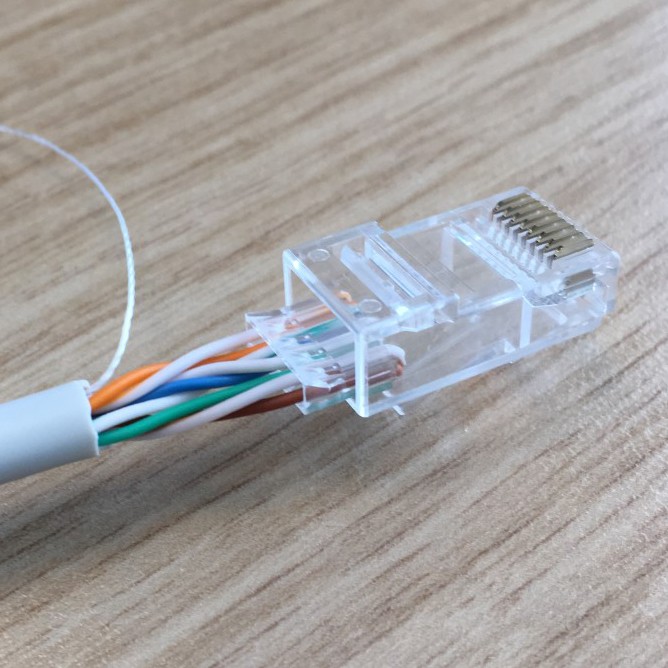

Ora fai scorrere l'adattatore nel connettore.
Crimpare il connettore utilizzando un'apposita pinza crimpatrice.
Il cavo di rete è pronto!
Posizionamento dei filiÈ possibile scegliere tra diversi tipi di connettori. La sequenza dei colori rimane invariata; a seconda del tipo cambia solo il modo in cui si inseriscono i fili nel connettore. Utilizzando un connettore RJ45 standard e connettori passanti, disporre tutti gli 8 fili uno accanto all'altro in un'unica fila dritta:

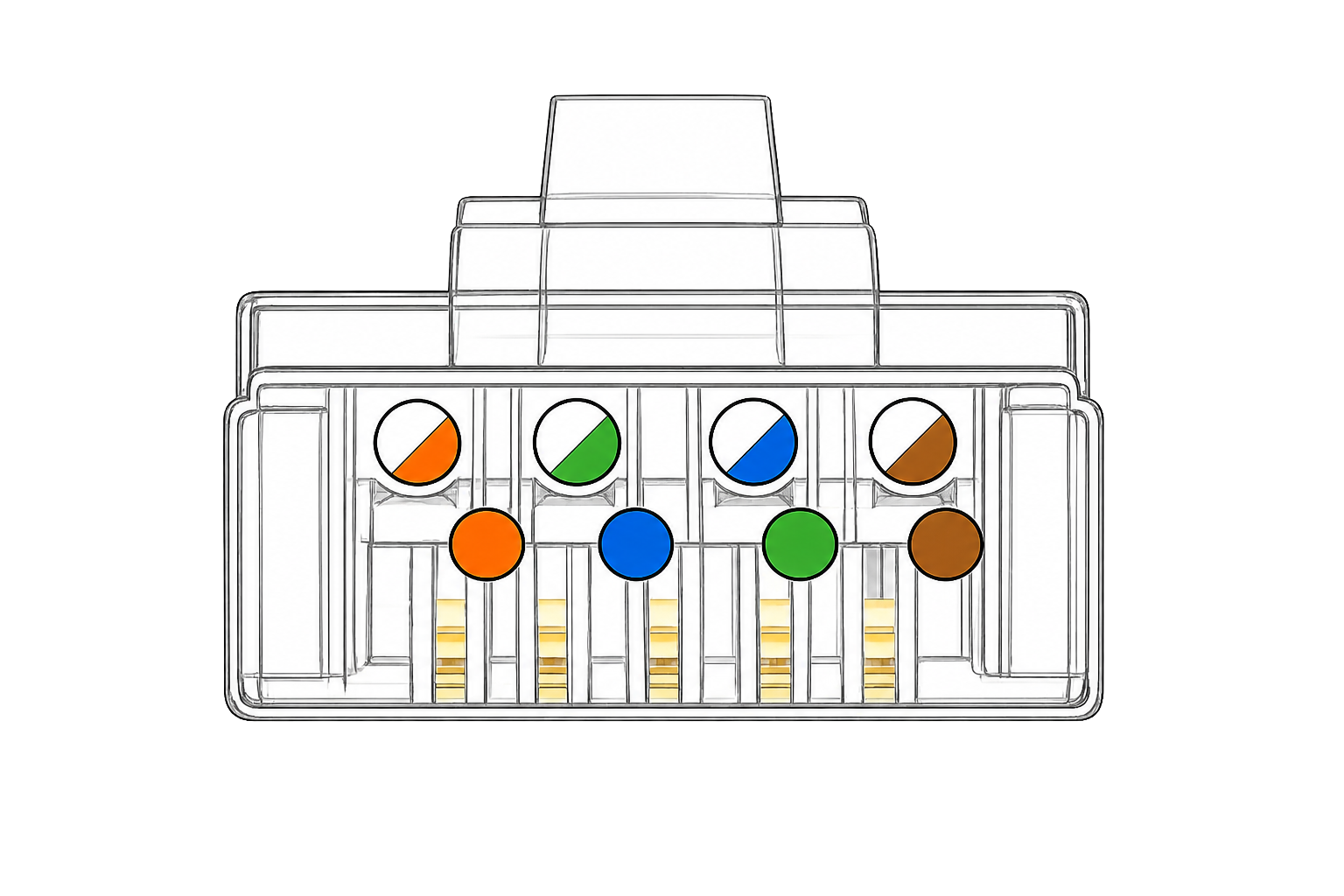

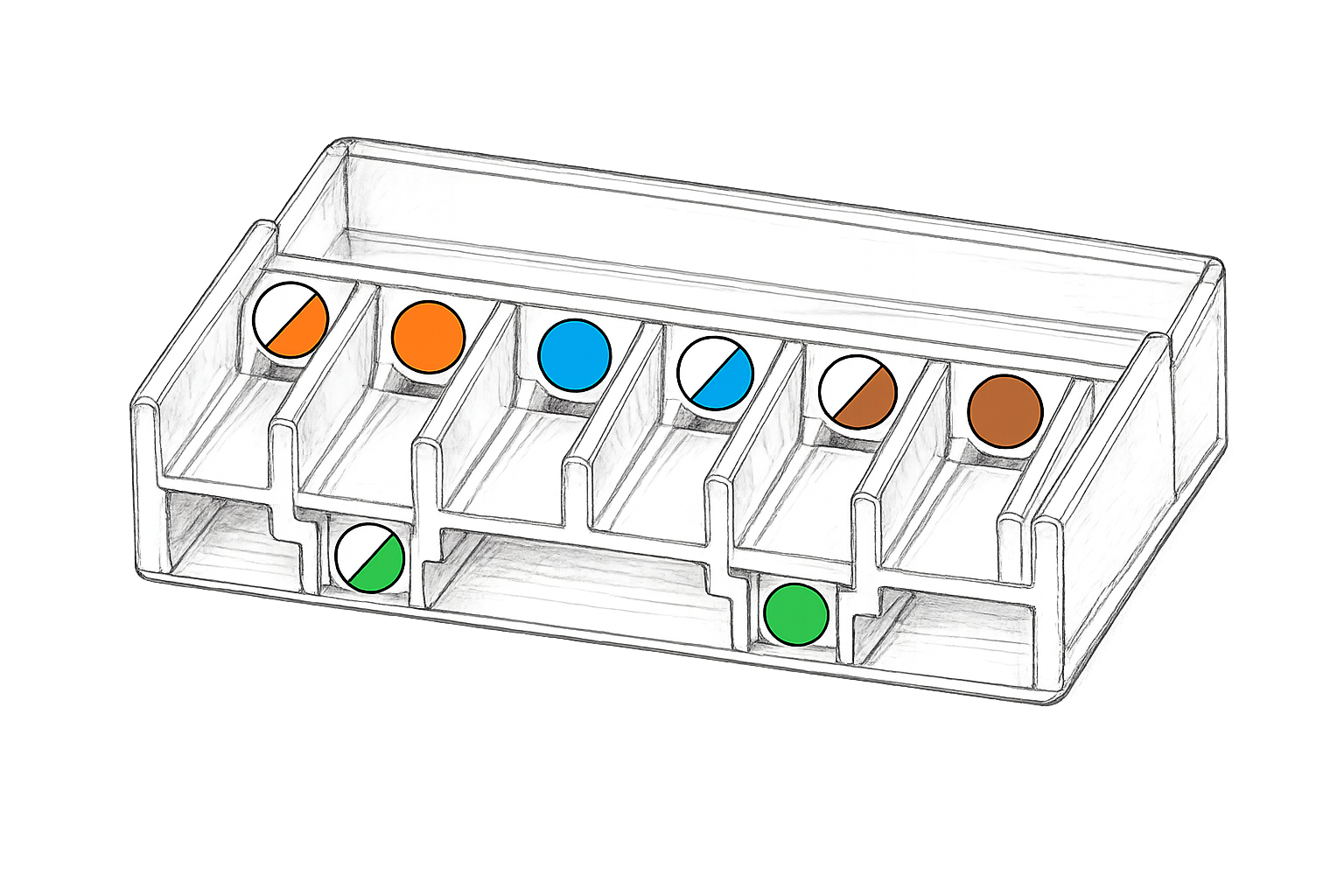

Se si utilizza un connettore con un adattatore (barra di carico), i fili vengono distribuiti su due livelli. Sei fili si trovano sopra e due sotto: In alcuni connettori specifici, come il DC-RJ45-SFTP6AS-10PCE, i fili sono disposti su due file sfalsate. L'ordine rimane lo stesso, ma il posizionamento è diverso a causa della struttura interna del connettore:
|
Prolungare il cavo UTP
Dopo aver completato il cavo internet con un connettore, è possibile collegarlo. Ma cosa fare se, dopo un po', si desidera estendere ulteriormente il cavo internet? Bisogna forse posare di nuovo un cavo dalla bobina dall'inizio?
Fortunatamente no! Per questo, si utilizzano degli accoppiatori per collegare due connettori RJ11 o RJ45. L'accoppiatore ha due porte. In una porta si inserisce il connettore collegato al cavo avvolto sulla bobina. Nell'altra porta si inserisce il cavo patch collegato al dispositivo di rete. In questo modo, è possibile estendere facilmente il cavo UTP.
