La tua vecchia rete non è più in grado di gestire il tuo attuale utilizzo di internet: la connessione è lenta durante una riunione di lavoro online e il download di file di grandi dimensioni richiede un'eternità. Se ti ritrovi in questa situazione, è giunto il momento di aggiornare la tua rete. Oppure, forse stai installando una rete cablata in un nuovo edificio per la prima volta. In entrambi i casi, ti trovi di fronte alla scelta del cavo UTP da utilizzare d'ora in poi.
Meglio cavi di rete schermati o non schermati? In CCA o in rame puro al 100%? Flessibili o rigidi? E di quale velocità di trasmissione dati hai bisogno? Sembra complicato? Niente affatto! Se hai ben chiaro a cosa ti serve la connessione internet, troverai facilmente il cavo internet più adatto alle tue esigenze! Dopo aver letto questo articolo, saprai quali tipi di cavi UTP sono disponibili e qual è il cavo UTP migliore per il tuo specifico utilizzo di internet.
Desideri configurare rapidamente la tua rete?
Che cos'è un cavo UTP?
Un cavo UTP è un cavo di rete utilizzato per l'installazione di reti telefoniche e informatiche. UTP è l'acronimo di Unshielded Twisted Pair (coppia intrecciata non schermata). Il cavo è costituito da coppie di fili intrecciati con una codifica a colori standard. I colori sono importanti per collegare il cavo a una spina o a una presa a muro.
A rigor di termini, il cavo UTP è un cavo non schermato. Ciò significa che non è dotato di schermatura contro le interferenze elettromagnetiche. Tuttavia, UTP viene solitamente utilizzato come termine generico per indicare tutti i cavi di rete, indipendentemente dalla presenza o meno di schermatura. Allo stesso modo, i termini cavo Internet, cavo Ethernet o cavo a doppino intrecciato vengono utilizzati come termini generici per tutti i cavi in grado di trasmettere dati.
Di quale cavo internet hai bisogno?
Per installare il cablaggio internet o telefonico, è necessario un cavo di rete. È possibile scegliere tra un cavo UTP non schermato o un cavo di rete schermato, come un cavo FTP (Foiled Twisted Pair), STP (Shielded Twisted Pair) o S/FTP. Inoltre, si può scegliere tra diverse velocità di trasmissione. Questa scelta dipende dallo scopo della rete.
L'utilizzo di un cavo FTP schermato è importante quando nelle vicinanze del cavo Internet sono presenti altri cavi coassiali, di alimentazione o elettrici. Grazie all'impiego di una lamina nel cavo FTP, il rischio di guasti alla connessione o alla trasmissione dei dati (interferenze) è inferiore rispetto a un cavo UTP non schermato.
Qual è la differenza tra cavi UTP e FTP?
L'utilizzo di un cavo FTP schermato è importante quando nelle vicinanze del cavo Internet sono presenti altri cavi coassiali, di alimentazione o elettrici. Grazie all'impiego di una lamina nel cavo FTP, il rischio di interferenze con la connessione o la trasmissione dei dati è inferiore rispetto a un cavo UTP non schermato.
Spiegazione delle designazioni
Le tipologie di cavi vengono designate con delle lettere. Di seguito, spieghiamo la differenza tra cavi UTP, FTP e STP.
U - Non schermato: senza schermatura.
F - Lamina: schermatura in lamina attorno alle coppie di fili.
S - Intrecciato: le coppie di conduttori sono schermate con fili metallici intrecciati.
Per le coppie di fili schermati, esistono altre due varianti:
UTP – le coppie di fili non sono schermate singolarmente.
FTP – le coppie di fili sono schermate singolarmente con un foglio di alluminio.
Creiamo varianti utilizzando queste denominazioni:
U/UTP: senza schermatura delle coppie di fili e senza schermatura per singola coppia di fili.

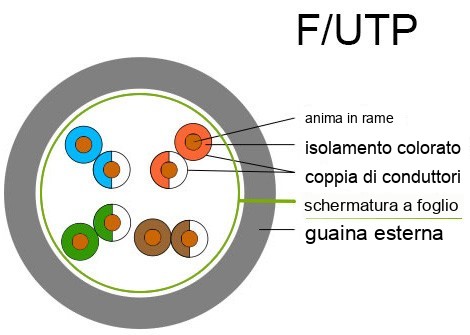

F/UTP: coppie di fili fornite con foglio di alluminio, ma senza schermatura per singola coppia di fili.

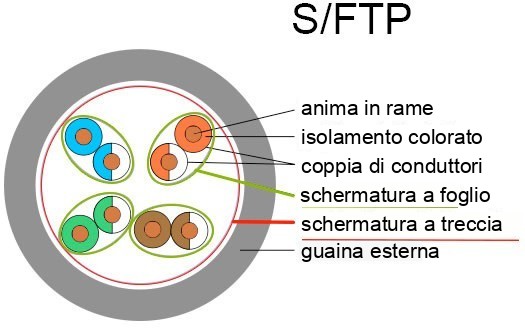

S/FTP: tutte le coppie di conduttori sono protette con treccia metallica e ogni singola coppia di conduttori è schermata con lamina di alluminio.

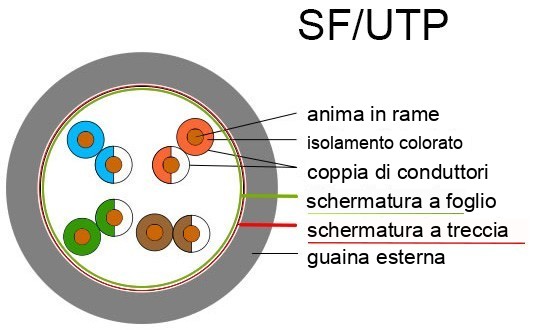

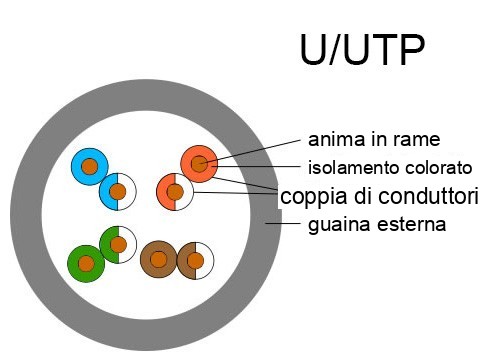

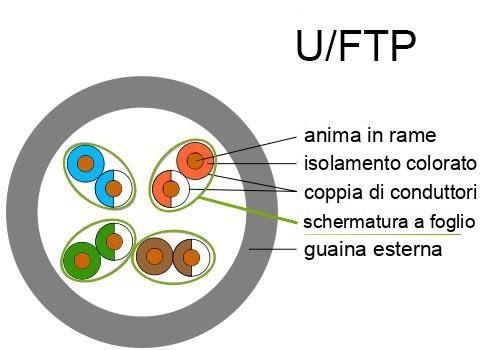

Per chiarire questo punto, le varianti sono illustrate di seguito.
Ciascuna di queste varianti di cavo ha una velocità specifica. Indichiamo questa specifica con Cat.
Per chiarire le specifiche di composizione, di seguito viene fornita una tabella.
Vecchio nome | Nuovo nome | Schermatura dei cavi | Schermatura della coppia di fili |
UTP | U/UTP | NO | NO |
STP | U/FTP | NO | foglio |
FTP | F/UTP | foglio | NO |
S-STP | S/FTP | treccia | foglio |
S-FTP | SF/UTP | lamina, intreccio | NO |
La differenza tra Cat5e, Cat6, Cat6a e Cat7
La regola generale per la velocità di un cavo internet è: più recente/elevata è la categoria, più veloce è il cavo. I tipi di cavi internet sono elencati di seguito.
Categoria cavi | Cat5e | Cat6 | Cat6a | Cat7 |
Velocità fino a | 1000 Mbit/s | 1000 Mbit/s | 10.000 Mbit/s | 10.000 Mbit/s |
Adatto per la rete | Gigabit | Gigabit | 10 Gigabit | 10 Gigabit |
Velocità di trasmissione* | 100 MHz | 250 MHz | 500 MHz | 600 MHz |
Maggiore è il valore in MHz*, maggiore è la quantità di dati elaborati simultaneamente.
Di che velocità hai bisogno?
Il tipo di cavo di rete e la velocità di trasmissione necessari dipendono dalla situazione in cui si utilizza il cavo di rete. Di seguito, illustriamo tre situazioni in cui si fa una distinzione tra le diverse velocità di trasmissione.
Rete domestica: utilizzi la connessione internet via cavo da solo o con la famiglia? Nella maggior parte dei casi, un cavo Cat6 sarà sufficiente. Scarichi molti film, guardi serie TV ininterrottamente e giochi online? Allora ti consigliamo di optare per un cavo Cat6a, poiché la sua velocità di trasmissione offre quel qualcosa in più.
Stazione di ricarica: se si prevede di installare una stazione di ricarica a casa o in ufficio, è consigliabile posare un cavo dati accanto al cavo di alimentazione. Anche se al momento non si utilizza una stazione di ricarica intelligente con bilanciamento del carico, questa rappresenta il futuro. Per questo, è preferibile utilizzare un cavo interrato Cat6 schermato (S/FTP).
Uffici domestici e PMI: la connessione di rete deve essere in grado di gestire grandi quantità di dati in upload e download da parte di più dipendenti? Oppure devi partecipare a un'importante riunione su Teams dalla soffitta mentre tuo figlio o tua figlia sta giocando ai videogiochi? In questi casi, il cavo di rete deve elaborare una grande quantità di dati contemporaneamente. Per queste situazioni, consigliamo il cavo Cat6a.
Aziende di grandi dimensioni e reti IT: lavorate in una rete con un ampio gruppo di persone? Pensate al servizio clienti, alle vendite, agli acquisti e all'IT? In tal caso, la rete deve lavorare sodo per trasmettere tutti i dati rapidamente e senza interruzioni. Con un cavo Cat7, la vostra rete può affrontare queste sfide e sarete pronti per il futuro digitale.
Ciò che potrebbe già essere evidente è che il cavo Cat5 non viene descritto. Con le reti 3G, 4G e 5G odierne, il Cat6 è diventato lo standard. Il cavo Cat6 raggiunge velocità fino a 1 GB al secondo con una frequenza di 250 MHz. Questo rende il cavo Cat6 il cavo ideale per una rete domestica.
Ma volete prepararvi per la rete del futuro? E questo è il momento in cui avete bisogno di posare un cavo internet a lungo termine? Allora potete acquistare in anticipo un cavo di rete Cat7, giusto per andare sul sicuro.
Informazioni sufficienti?
Se hai già fatto la tua scelta, di seguito troverai alcune categorie di cavi UTP.
acquista un cavo di rete CCA o 100% rame
La velocità di trasmissione del segnale dipende dal conduttore. È possibile scegliere tra un conduttore CCA o un conduttore in rame al 100%. Un cavo in alluminio rivestito di rame (CCA) contiene un filo di rame ma ha un'anima in alluminio. Con un cavo di rete in rame al 100%, tutto è realizzato in rame (come suggerisce il nome). Il cavo CCA ha lo stesso aspetto esterno di un cavo di rete in rame. Tuttavia, il cavo in rame presenta 5 importanti vantaggi.
- Un cavo di rame mantiene la sua flessibilità più a lungo.
- Minore rischio di rottura dei cavi.
- Un cavo di rame conduce i segnali in modo migliore.
- La resistenza in corrente continua è inferiore.
- Conforme allo standard ANSI/TIA-568-B2-1.
Per ottenere il massimo da un cavo UTP, la resistenza massima non deve superare i 9,38 Ohm CC per 100 metri con uno spessore del filo di AWG24 (0,205 mm²). Il rame è in grado di raggiungere questo valore. Di conseguenza, un cavo in rame al 100% offre la velocità e l'affidabilità ottimali per la relativa categoria UTP.
Il cavo di rete CCA è una variante più economica, che rappresenta anche il principale vantaggio di questo cavo per internet. Se scegli il cavo CCA, valuta se una velocità di trasmissione potenzialmente inferiore e una maggiore probabilità di un segnale debole possano causare problemi.
Nota bene: stai utilizzando PoE (Power over Ethernet)? In tal caso, consigliamo sempre di acquistare un cavo in rame al 100%.
La differenza tra un cavo flessibile e uno rigido
Quando si sceglie un cavo UTP, è fondamentale considerare in anticipo come verrà terminato il cavo di rete. Questo influisce sulla scelta tra un cavo flessibile o rigido. La flessibilità o la rigidità di un cavo dipendono interamente dalla struttura dei singoli conduttori.

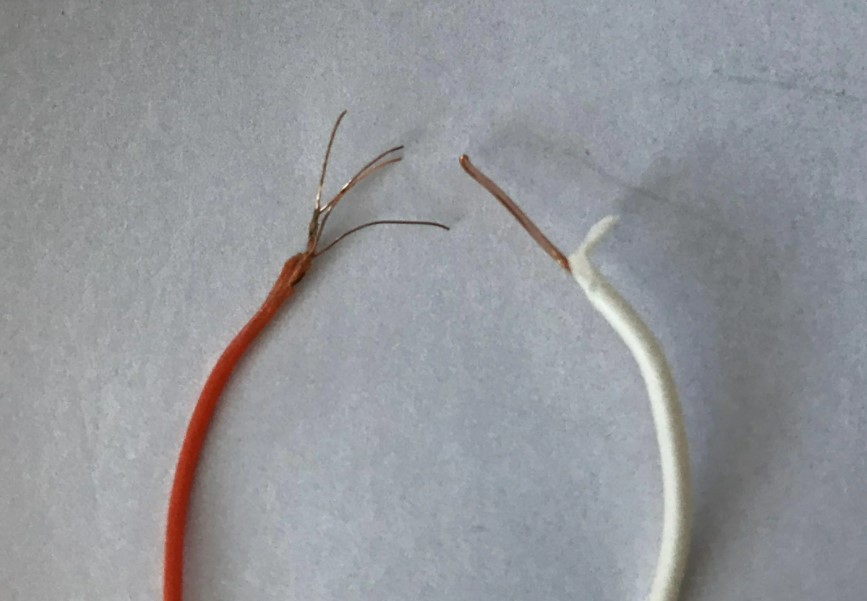

Quando si spela un cavo UTP, si vedono 8 piccoli fili. Spellando singolarmente questi fili, si può notare la differenza tra un cavo flessibile e uno rigido. Un cavo flessibile è costituito da molti fili di rame più sottili (il cavo a sinistra nella foto). Un cavo rigido è costituito da un singolo filo solido (il cavo a destra nella foto).
Collegamento di un cavo UTP
Un cavo UTP può essere installato in due modi.
1. Collegare alla presa a muro o al pannello di permutazione

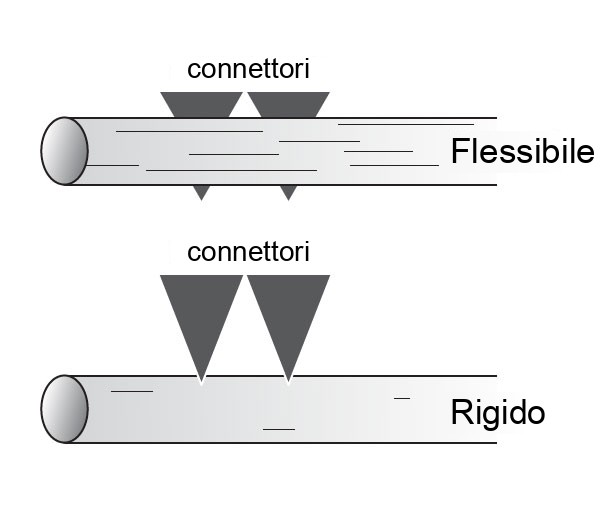

Il cavo rigido è adatto per terminare un cavo Internet presso una presa a muro o un pannello di permutazione. Questo cavo aderisce meglio a una striscia LSA, garantendo così la migliore connessione possibile. Utilizzare una utensile di punzonatura LSA per terminare il cavo rigido.
2. Collegare un connettore RJ45 al cavo
Il cavo flessibile è adatto per terminare un cavo internet con un connettore RJ45. Questo perché il conduttore del connettore RJ45 passa completamente attraverso l'anima del cavo, garantendo la migliore connessione possibile.
Attenzione: non montare mai un connettore RJ45 su un cavo rigido. Il connettore entra in contatto in minima parte o per niente con i conduttori rigidi, con il rischio che questi scivolino oltre il nucleo. Ciò si traduce in una connessione scadente. Desideri comunque montare un connettore RJ45 su un cavo rigido? In tal caso, scegli solo un connettore adatto al tipo di cavo. Visualizza qui i connettori Cat6a per cavi rigidi.
Vuoi iniziare subito? Ecco i nostri consigli per la situazione domestica.
Come avrete letto, non è possibile fornire consigli generali su quali cavi e connettori utilizzare nella vostra situazione.
Tuttavia, in base alle domande più frequenti, riteniamo che con i prodotti elencati di seguito sia possibile iniziare rapidamente a utilizzare il prodotto in ambito domestico.
