Hai acquistato un armadio di permutazione e non vedi l'ora di installarlo. Finalmente la tua rete è a posto! Hai ordinato anche delle mensole per i dispositivi più piccoli. Ma come si fissano le mensole ai profili da 19 pollici? È molto semplice. Te lo mostreremo passo dopo passo.
Di che cosa hai bisogno?
- cacciavite a croce
- Facoltativamente dado a gabbia super strumento e attrezzo per dadi a gabbia
Offriamo 3 tipi di ripiani: ripiani fissi, ripiani estraibili e ripiani universali. Per ogni tipo, vi mostriamo come installarli nel vostro armadio server in pochi semplici passaggi.
Installazione di ripiani fissi DS-FH
Questi ripiani sono adatti esclusivamente alla nostra linea di armadi per server e a muro. I ripiani si posizionano tra i profili da 19 pollici. Il montaggio dei ripiani DS-FH avviene nel seguente modo:
Passo 1
Estrarre il ripiano e il set di dadi a gabbia e viti dalla confezione.
Passo 2

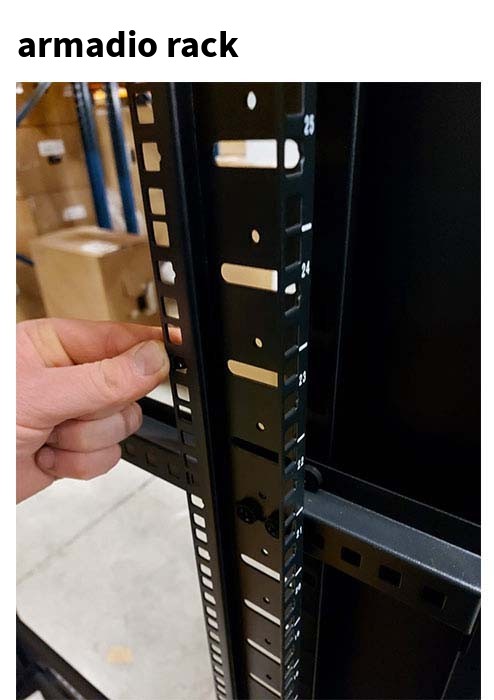

I profili da 19 pollici dell'armadio server o dell'armadio a muro presentano delle aperture in cui è possibile fissare i dadi a gabbia. Inserire i dadi a gabbia dall'esterno in tutti e 4 i profili dell'armadio server. Eseguire questa operazione all'altezza desiderata. L'operazione è più semplice con un dado a gabbia super strumento .
Passo 3

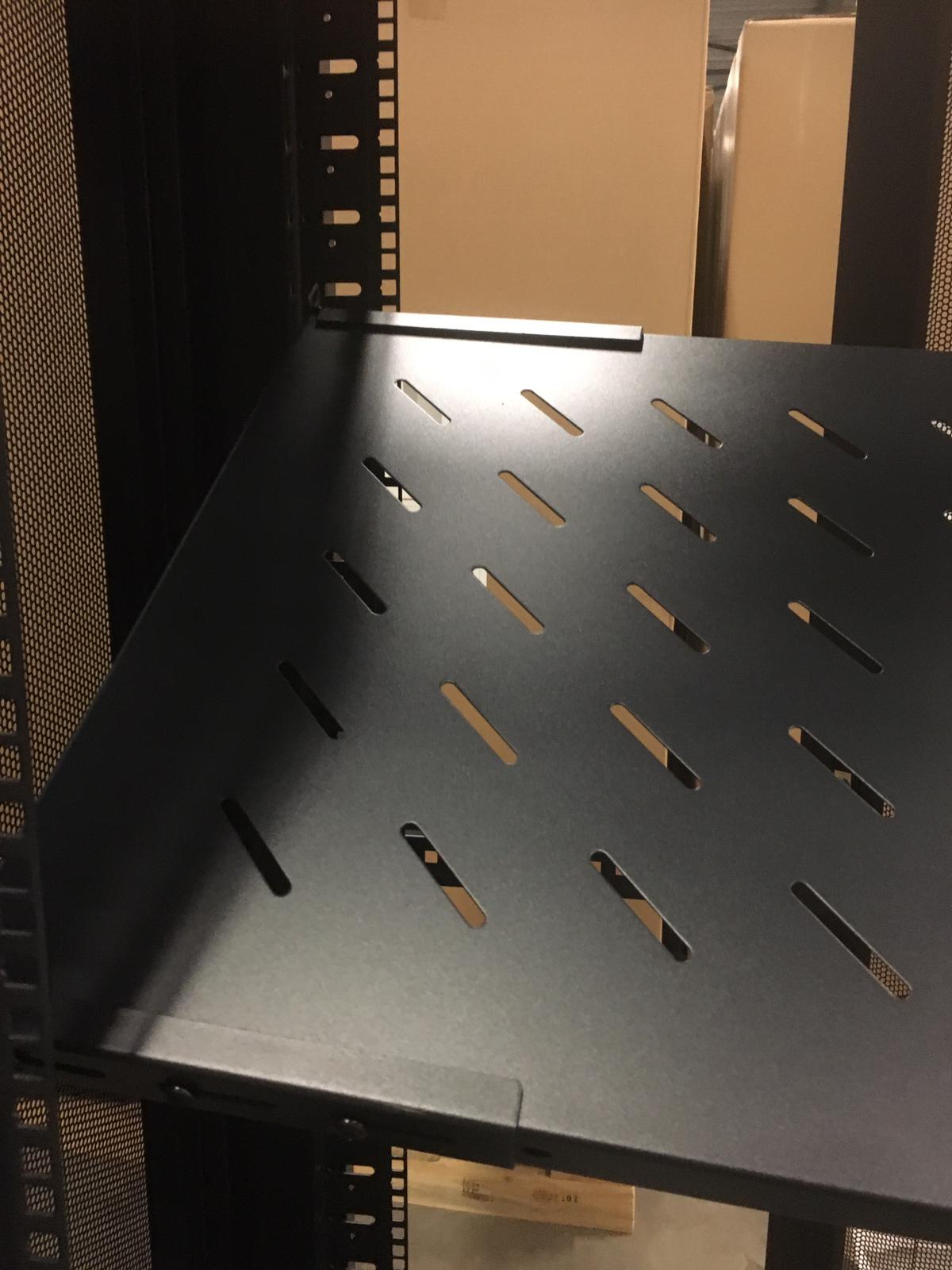

Successivamente, fate scorrere il ripiano tra i profili da 19 pollici in modo che la perforazione si allinei perfettamente con il dado a gabbia. Questa operazione richiede una certa forza perché il ripiano è fissato saldamente tra i profili. È preferibile inclinare il ripiano orizzontalmente e posizionarlo tra i montanti verticali dalla parte anteriore. Quindi, spingete il ripiano in posizione fino a quando non assume la posizione orizzontale desiderata.
Passo 4

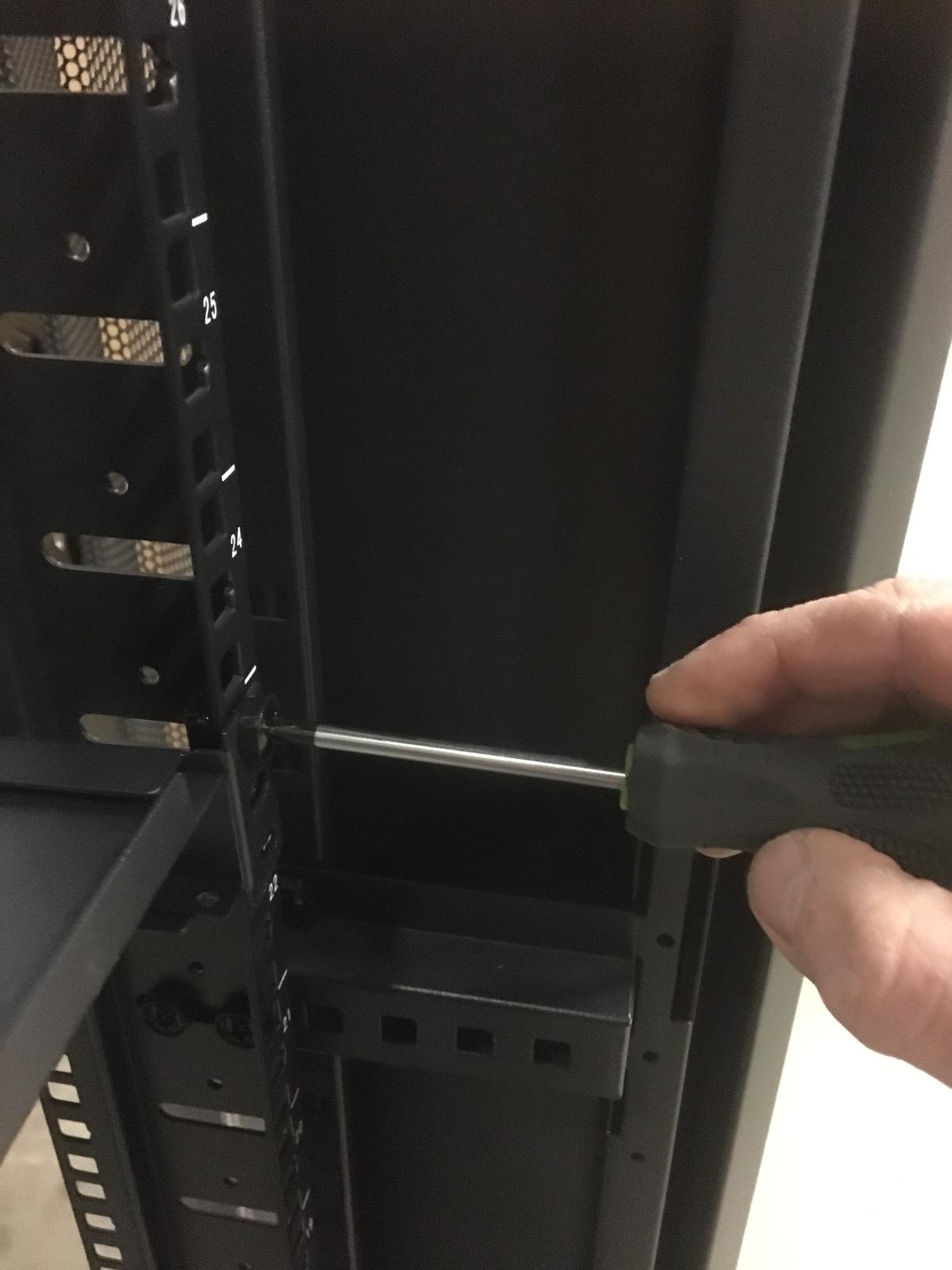

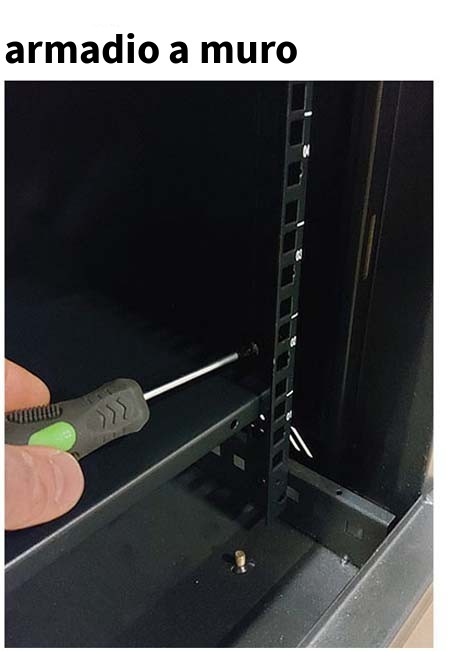

Fissare il ripiano in posizione con le viti a gabbia fornite. Questa operazione può essere eseguita con un cacciavite a croce o con appositi attrezzo per dadi a gabbia . Il ripiano è quindi immediatamente pronto all'uso.

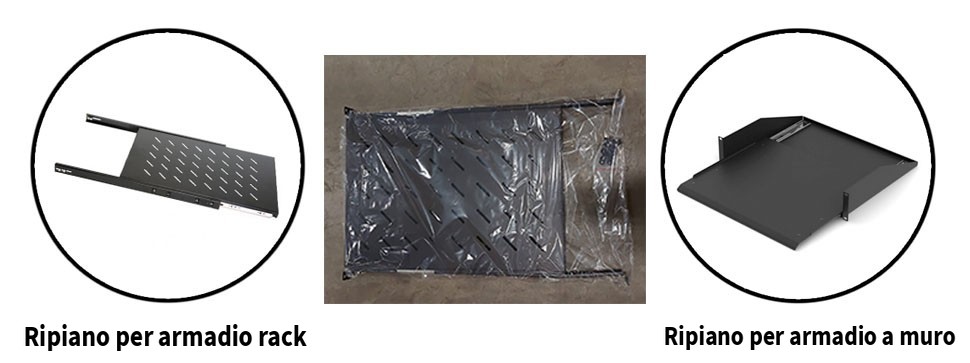

Montaggio di ripiani estraibili DS-UH
Questi ripiani sono adatti esclusivamente alla nostra linea di armadi per server e a muro. I ripiani si fissano alla parte anteriore e posteriore dei profili da 19 pollici. Il montaggio dei ripiani DS-UH avviene nel seguente modo:
Passo 1
Estrarre il ripiano e i dadi a gabbia e le viti in dotazione dalla confezione.
Passo 2
Posizionare i dadi a gabbia sulla parte anteriore e posteriore di tutti e quattro i profili dell'armadio server. Eseguire questa operazione all'altezza desiderata.
Passo 3

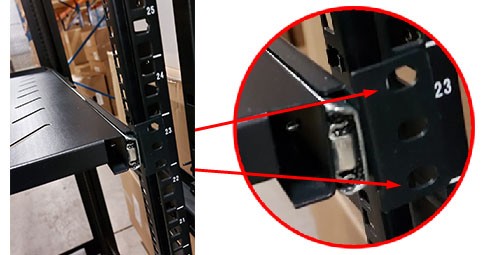

Posiziona la mensola tra i profili da 19 pollici in modo che l'incavo per le alette di montaggio dei dadi a gabbia appena installati sia allineato. Usa un cacciavite o attrezzo per dadi a gabbia per serrare le viti a gabbia sulla parte anteriore della mensola.
Passo 4

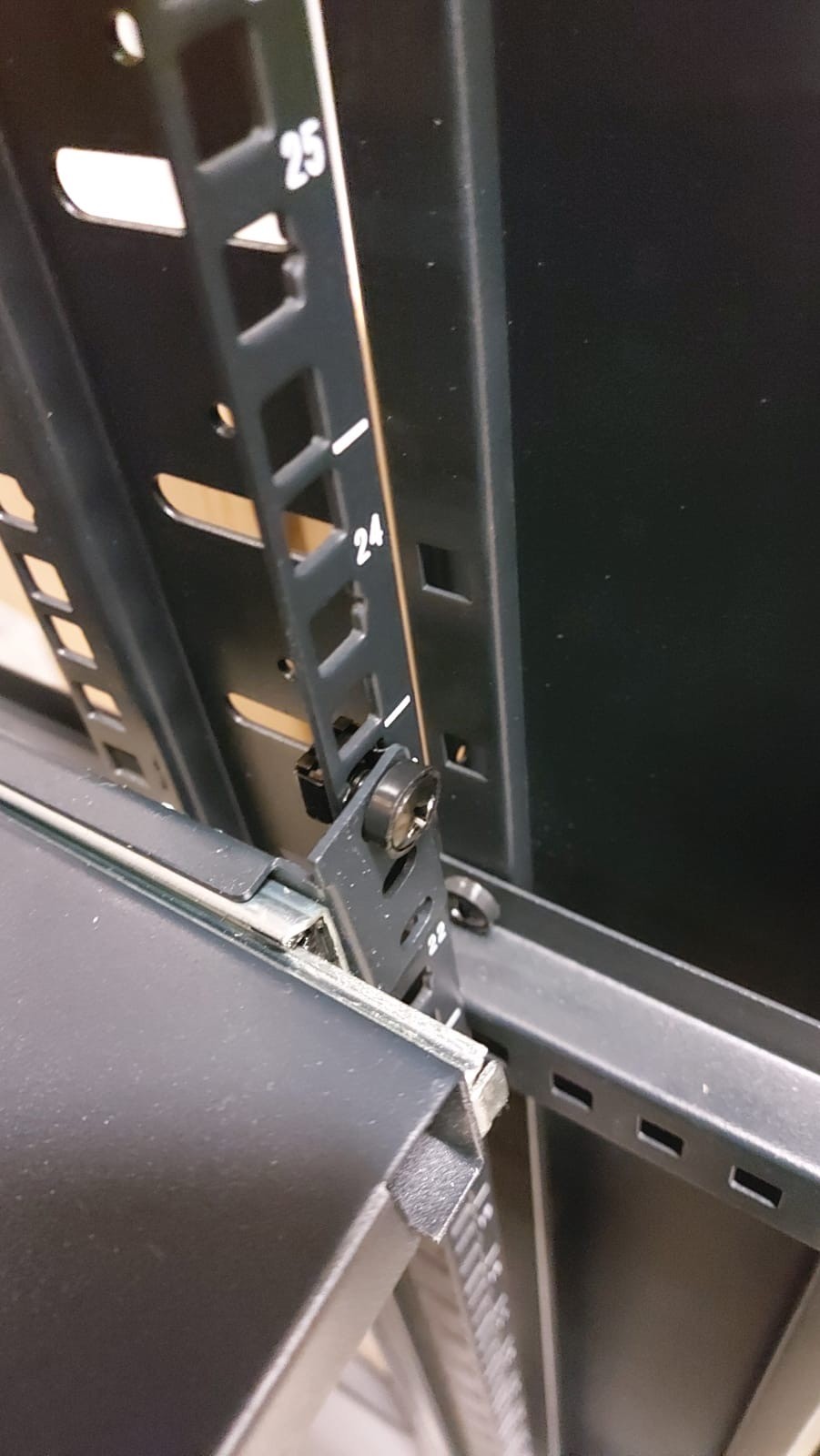

Fate scorrere le guide telescopiche verso i profili posteriori da 19 pollici finché l'incavo per le alette di fissaggio dei dadi a gabbia appena installati non si allinea. Stringete i dadi a gabbia. Ripetete l'operazione per tutti e quattro i profili. Il ripiano è ora pronto per l'uso.

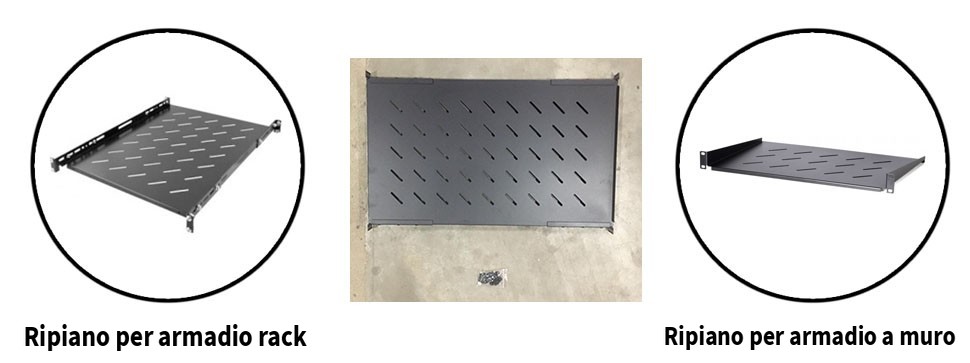

Assemblaggio di ripiani universali DS-FO
Questi ripiani sono adatti a tutti gli armadi patch e armadi a muro da 19 pollici. I ripiani universali si fissano sia sul lato anteriore che su quello posteriore dei profili da 19 pollici. Il montaggio dei ripiani DS-FO avviene nel seguente modo:
Passo 1
Estrarre il ripiano e i dadi a gabbia e le viti in dotazione dalla confezione.
Passo 2

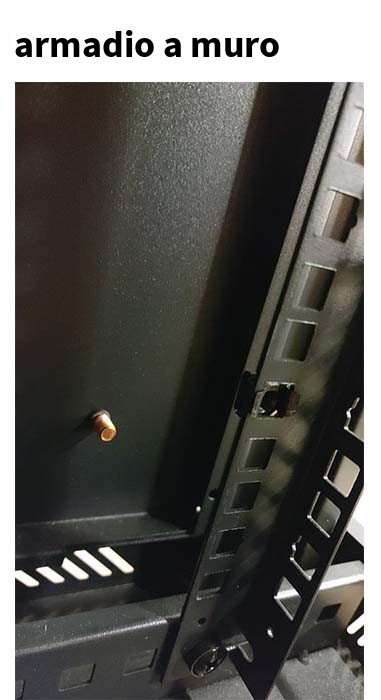

Posizionare i dadi a gabbia all'altezza desiderata sui lati anteriore e posteriore di tutti e quattro i profili. Eseguire questa operazione all'altezza desiderata.
Passo 3

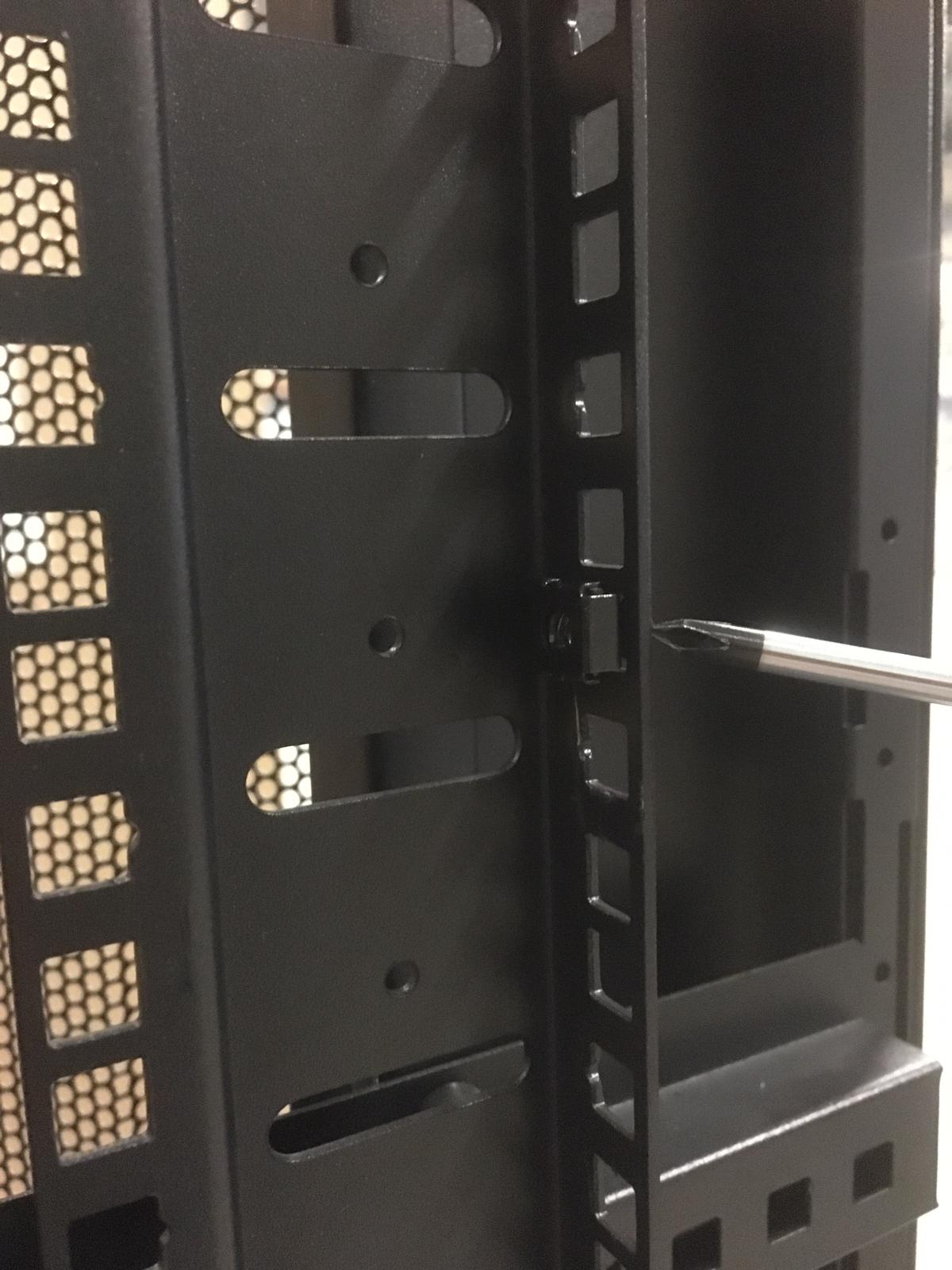

Posizionare il ripiano tra i profili da 19 pollici in modo che la perforazione per il dado a gabbia sia allineata. Avvitare i dadi a gabbia solo sulla parte anteriore.
Passo 4

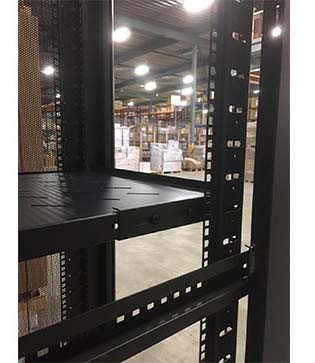

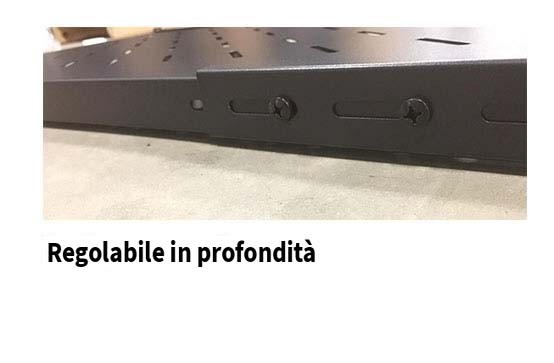

I punti di fissaggio posteriori del ripiano universale sono regolabili in profondità. Tirateli verso l'esterno finché i fori di montaggio per i dadi a gabbia non si allineano con i profili. Avvitate i dadi a gabbia nella parte posteriore. Il ripiano è ora pronto per l'uso.
