Sequenza di colori dei Keystone
I connettori Keystone sono disponibili in diverse varianti. Un connettore Keystone può essere utilizzato per terminare vari tipi di cavi dati. Il cavo viene collegato a una cosiddetta striscia LSA sul retro o all'interno del connettore Keystone. Gli otto fili del cavo vengono fissati negli otto punti di connessione tramite un Pinze LSA . Le strisce LSA presentano sempre una sequenza di colori A e B. Tuttavia, a volte può sorgere confusione a riguardo con i diversi connettori Keystone. La sequenza di colori può variare da un connettore Keystone all'altro, oppure non è del tutto chiaro quali punti di connessione corrispondano a quale colore.
Passaggio 1 - Utilizzare un cavo rigido
Se si sceglie di utilizzare elementi chiave , è importante assicurarsi di utilizzare un cavo con anima rigida (cavo rigido). I cavi con anima flessibile (cavo flessibile) non possono essere collegati alle strisce LSA. Questo perché tutti i fili di rame sottili e liberi presenti nelle coppie di conduttori di un cavo flessibile non possono essere collegati correttamente con lo strumento LSA.
Fase 2 – Applicare lo standard B
Come già accennato, i connettori Keystone sono dotati di una striscia LSA con due sequenze di colori, indicate con A e B. In Europa, lo standard B è sempre applicato come predefinito. Pertanto, quando si monta un cavo rigido sul connettore Keystone, è necessario seguire la sequenza di colori indicata con B. Tuttavia, questa sequenza di colori può variare da un connettore Keystone all'altro, ed è qui che spesso sorgono dubbi. Quando si apportano modifiche a una rete esistente, ad esempio per terminare ordinatamente i cavi presso la postazione di lavoro, è opportuno verificare sulla scatola di terminazione quale codifica a colori è stata applicata.
Passaggio 3 – Collegare le coppie di fili ai punti di connessione corretti

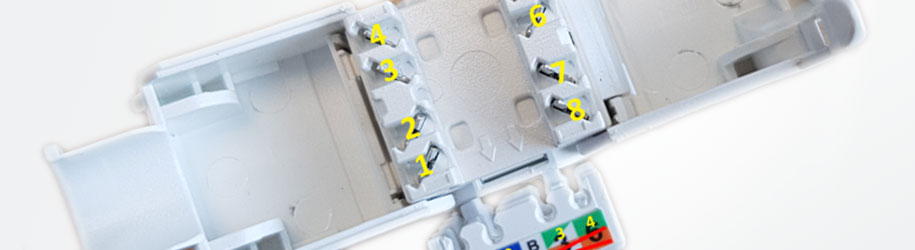

Nelle immagini sottostanti, spieghiamo quindi per ogni Keystone quale sequenza di colori è possibile utilizzare.
Connettore Keystone Cat5e UTP - Senza attrezzi (DS-KC-UTP5-TL)
 | 1: Marrone 2: Bianco-marrone 3: Blu 4: Bianco-Blu 5: Verde 6: Bianco-Verde 7: Arancione 8: Bianco-Arancione |

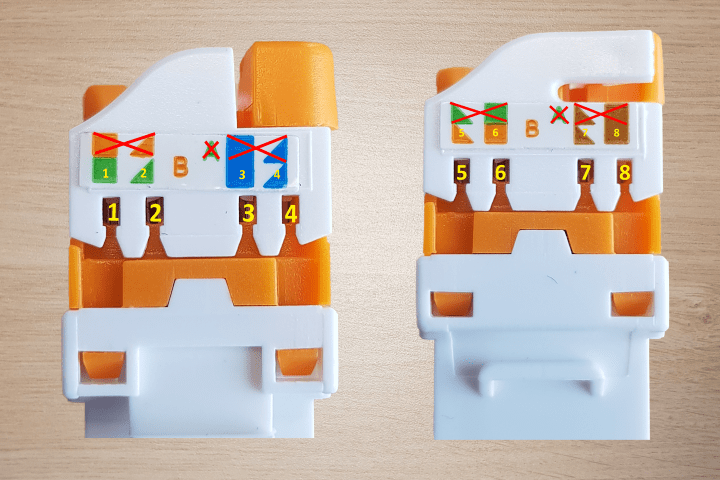

Connettore Keystone CAT6 UTP - Avvitamento senza attrezzi (DS-KC-UTP6-TL-T)
La sequenza di colori riportata di seguito si applica anche al seguente modello Keystone, oltre al DS-KC-UTP6-TL-T: DS-KC-UTP6A-TL-T.
 | Lato 1 1: Verde 2: Bianco-Verde 3: Blu 4: Bianco-Blu Lato 2 5: Bianco-Arancione 6: Arancione 7: Bianco-marrone 8: Marrone |

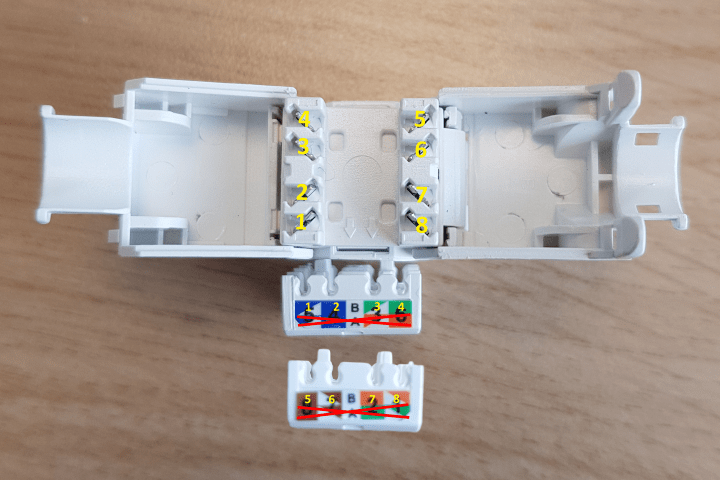

Connettore Keystone Cat6a UTP (DS-KC-UTP6A-RJ45)
La sequenza di colori riportata di seguito si applica non solo al modello DS-KC-UTP6A-RJ45, ma anche al seguente modello: DS-KC-STP6A-TL.
 | 1: Bianco-Blu 2: Blu 3: Bianco-Verde 4: Verde 5: Marrone 6: Bianco-marrone 7: Arancione 8: Bianco-Arancione |

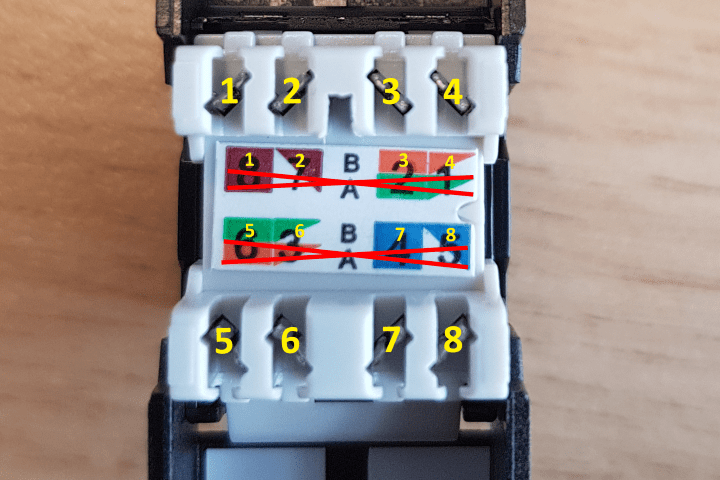

Connettore Keystone UTP CAT6a - Senza attrezzi (DS-KC-UTP6A-TL)
La sequenza di colori riportata di seguito si applica anche al seguente modello Keystone, oltre al DS-KC-UTP6A-TL: DS-KC-UTP6A-LSA
 | 1: Marrone 2: Bianco-marrone 3: Arancione 4: Bianco-Arancione 5: Verde 6: Verde-Bianco 7: Blu 8: Bianco-Blu |

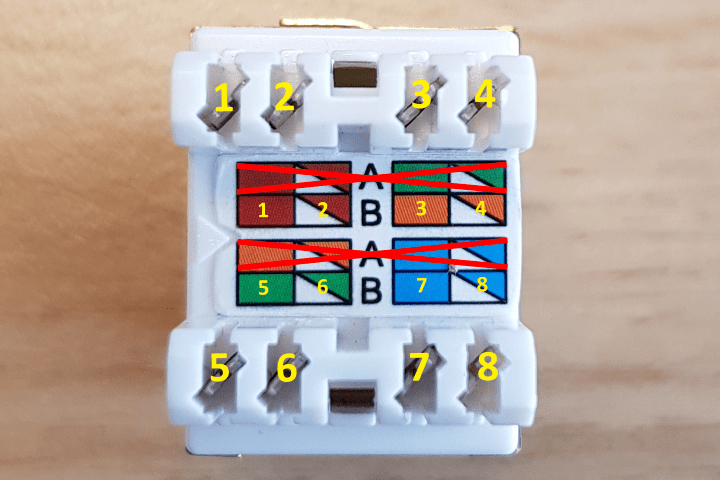

Connettore Keystone CAT6 STP - LSA angolato (DS-KC-STP6-LSA-A)
La sequenza di colori riportata di seguito si applica ai seguenti modelli Keystone, oltre a DS-KC-UTP6-LSA-A: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Marrone 2: Bianco-marrone 3: Arancione 4: Bianco-Arancione 5: Verde 6: Bianco-Verde 7: Blu 8: Bianco-Blu |

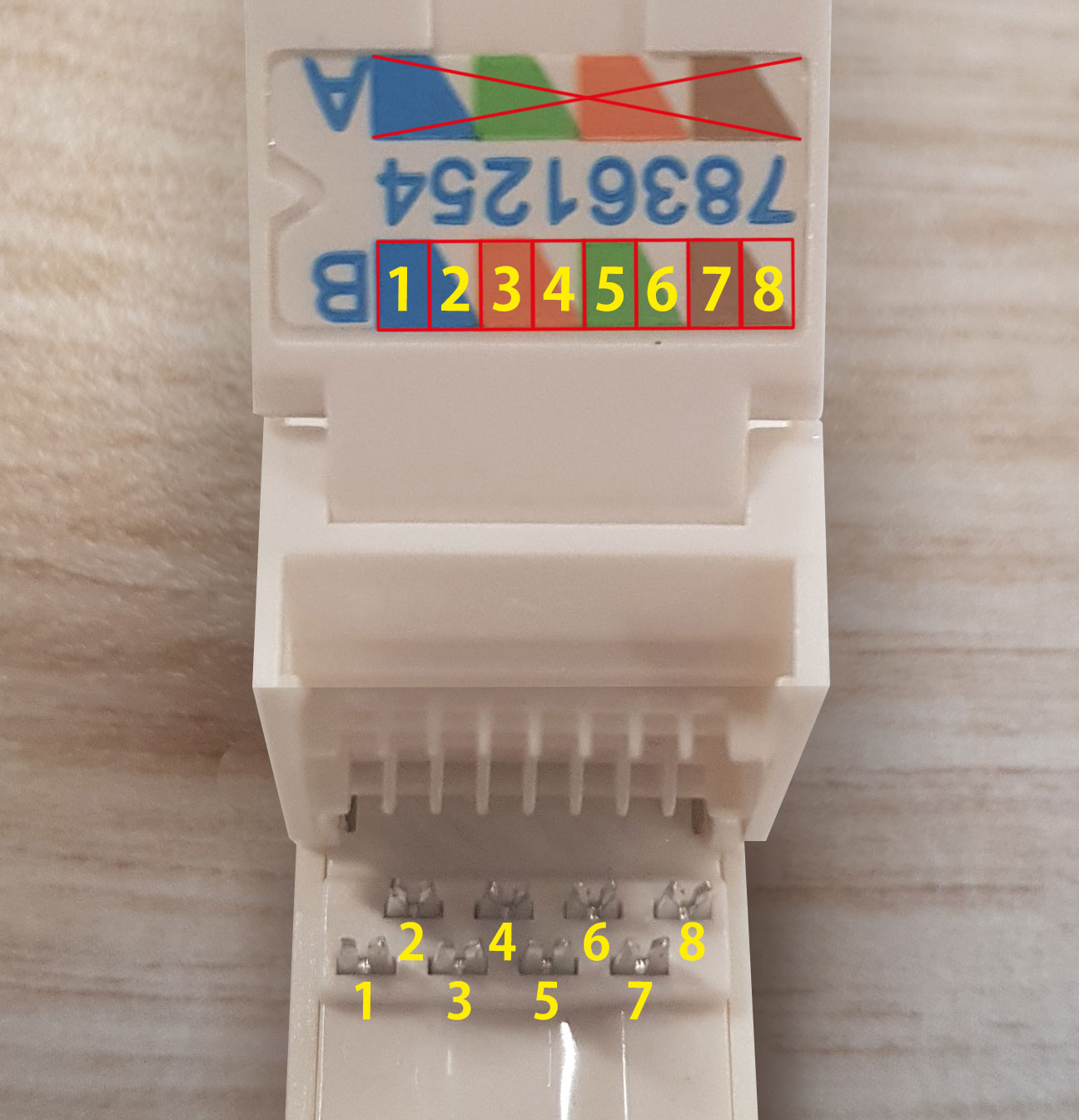

Connettore Keystone CAT6 UTP - Senza attrezzi (DS-KC-UTP6-TL)
 | 1: Blu 2: Bianco-Blu 3: Arancione 4: Bianco-Arancione 5: Verde 6: Bianco-Verde 7: Marrone 8: Bianco-marrone |
Passaggio 4 – Quindi fissare le coppie di fili utilizzando l'utensile LSA (ad eccezione dei connettori Keystone senza utensili).
Sei sicuro di aver determinato l'ordine corretto? Allora fissa le coppie di fili utilizzando l'utensile LSA. Le coppie di fili sono ora fissate nei punti di connessione.
Una volta completata questa operazione, il Keystone è pronto per l'uso.
