Di quale profondità ha bisogno il vostro armadio di permutazione? Le dimensioni necessarie per un armadio di permutazione o un armadio server dipendono dai dispositivi di rete che si desidera installare al suo interno. Nel nostro negozio, le dimensioni indicate sono quelle esterne degli armadi. In questo articolo, mostriamo lo spazio interno disponibile tramite disegni.
Varie dimensioni esterne
Armadi a muro e armadi per server sono disponibili in varie dimensioni. Un armadio a muro ha una profondità di 450 o 600 mm. Un armadio per server a libera installazione ha una profondità di 600, 800, 1000 o 1200 mm.
Di quale profondità deve essere l'armadio di permutazione?
Per determinare la profondità dell'armadio necessaria, misurate innanzitutto la profondità del dispositivo di rete più profondo che verrà installato nell'armadio server. Aggiungete a questa profondità circa 5-10 centimetri. Questo spazio extra è necessario per il passaggio dei cavi e la circolazione dell'aria. Una volta effettuato questo calcolo, conoscerete la profondità dell'armadio di cui avete bisogno.
All'interno di un armadio a muro o per server, sono presenti quattro montanti verticali, uno per ogni angolo dell'armadio. A questi vengono fissati i dispositivi di rete. I montanti sono regolabili in profondità. Ciò è utile, ad esempio, se si desidera montare un dispositivo pesante non solo nella parte anteriore ma anche in quella posteriore. È inoltre possibile regolare la distanza tra i montanti per adattarli alle guide telescopiche del server. Posizionando i montanti verticali più vicini o più distanti, si ottiene la spaziatura ideale.
Larghezza standard di 19 pollici
Il telaio di montaggio degli armadi per server e a parete ha una larghezza standard di 19 pollici, ovvero 48,26 cm. E poiché 19 pollici è una larghezza standard per le apparecchiature di rete, i dispositivi da 19 pollici si adatteranno sempre perfettamente a un armadio per server da 19 pollici.

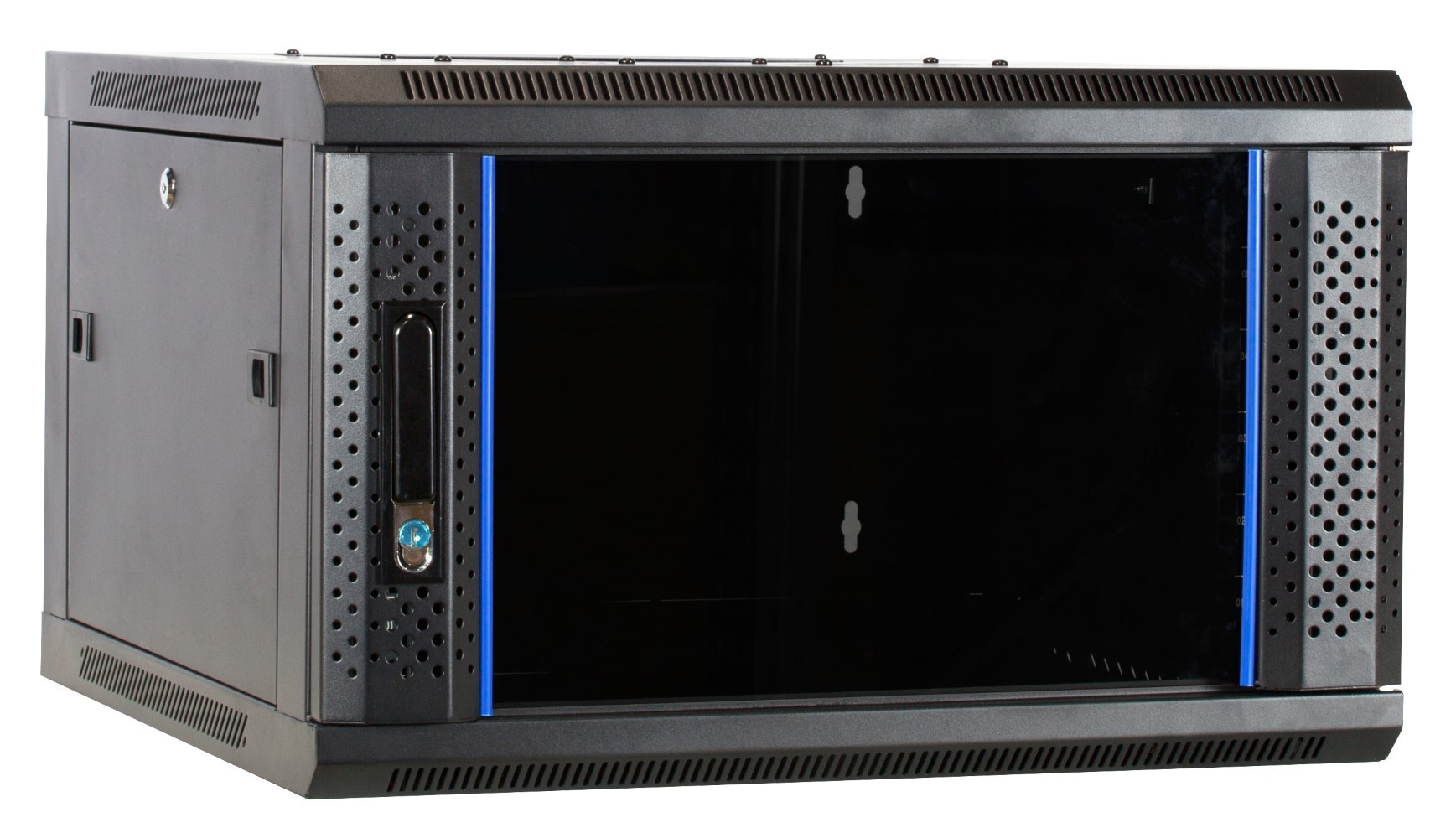

Armadi a muro
Nelle illustrazioni sottostanti, indichiamo la profondità massima di installazione per ogni mobile. I disegni a sinistra mostrano i montanti di fissaggio con la spaziatura standard. Il disegno a destra mostra la distanza massima tra i montanti e le dimensioni interne totali. Clicca sul pulsante sotto il disegno per visualizzare l'armadio a muro corrispondente nel nostro negozio.

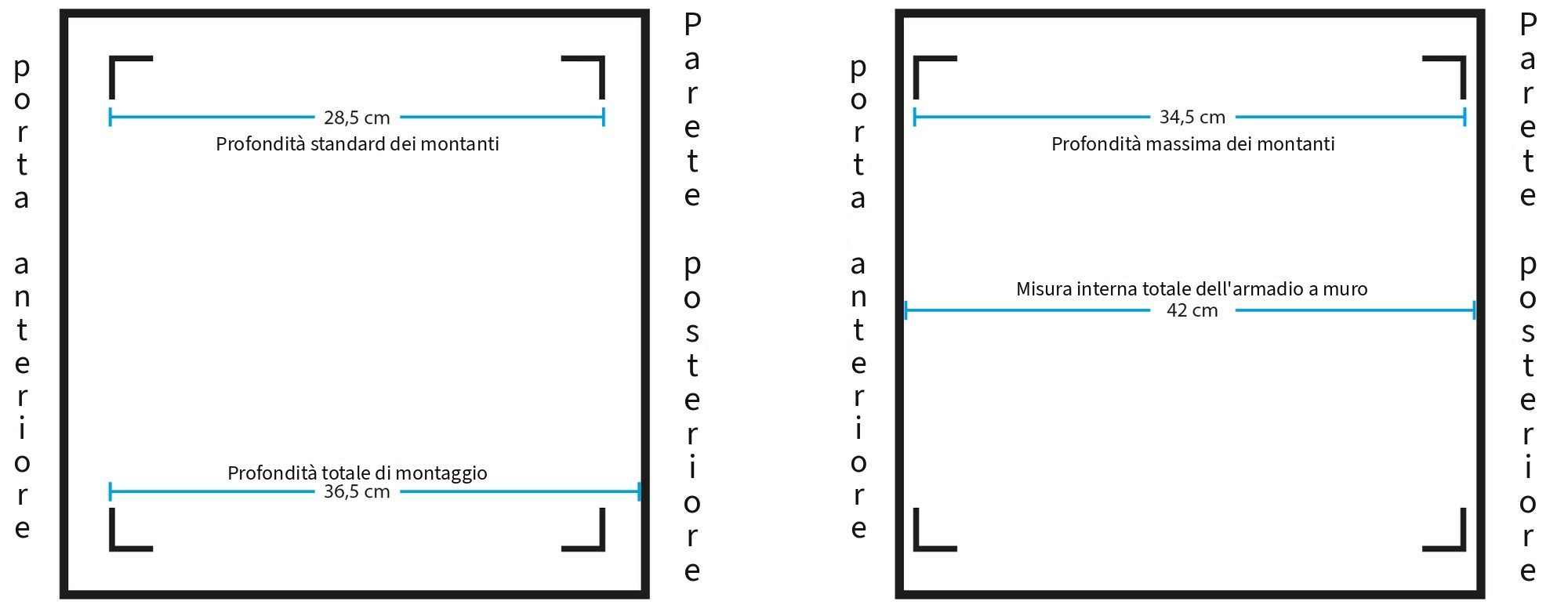

Armadio a muro profondo 450 mm:
 |

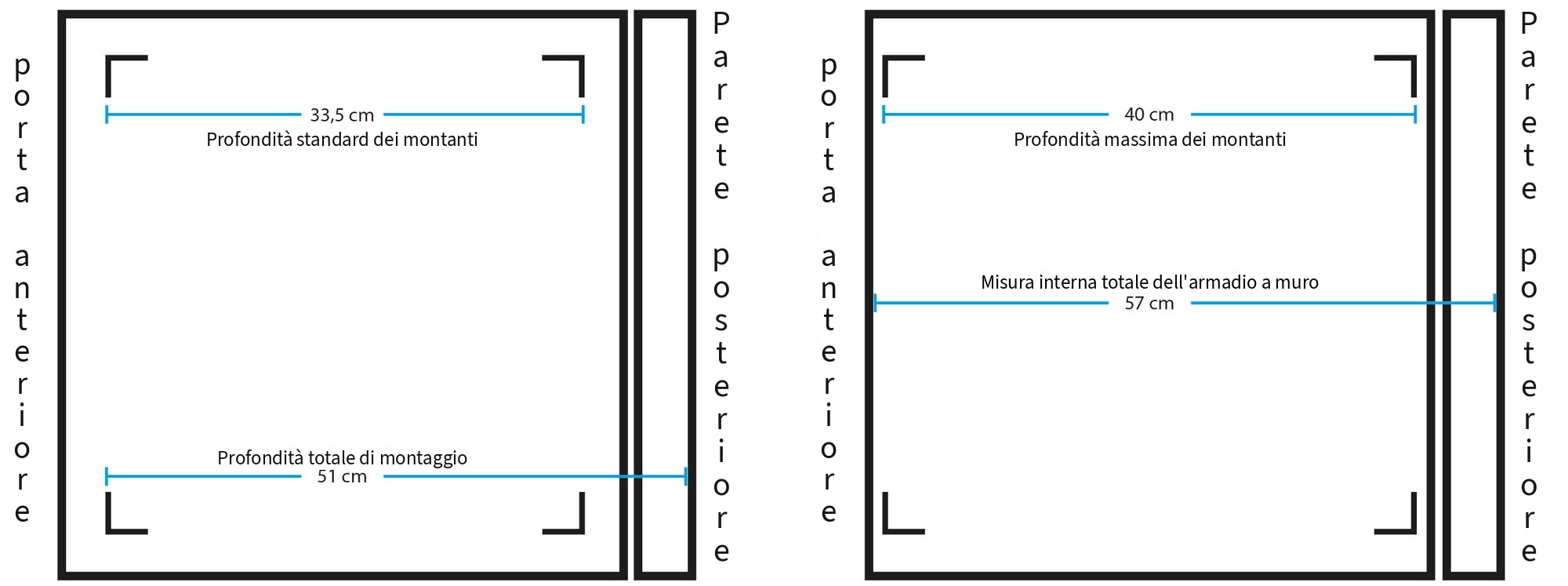

Armadio a muro profondo 600 mm, ribaltabile:
 |

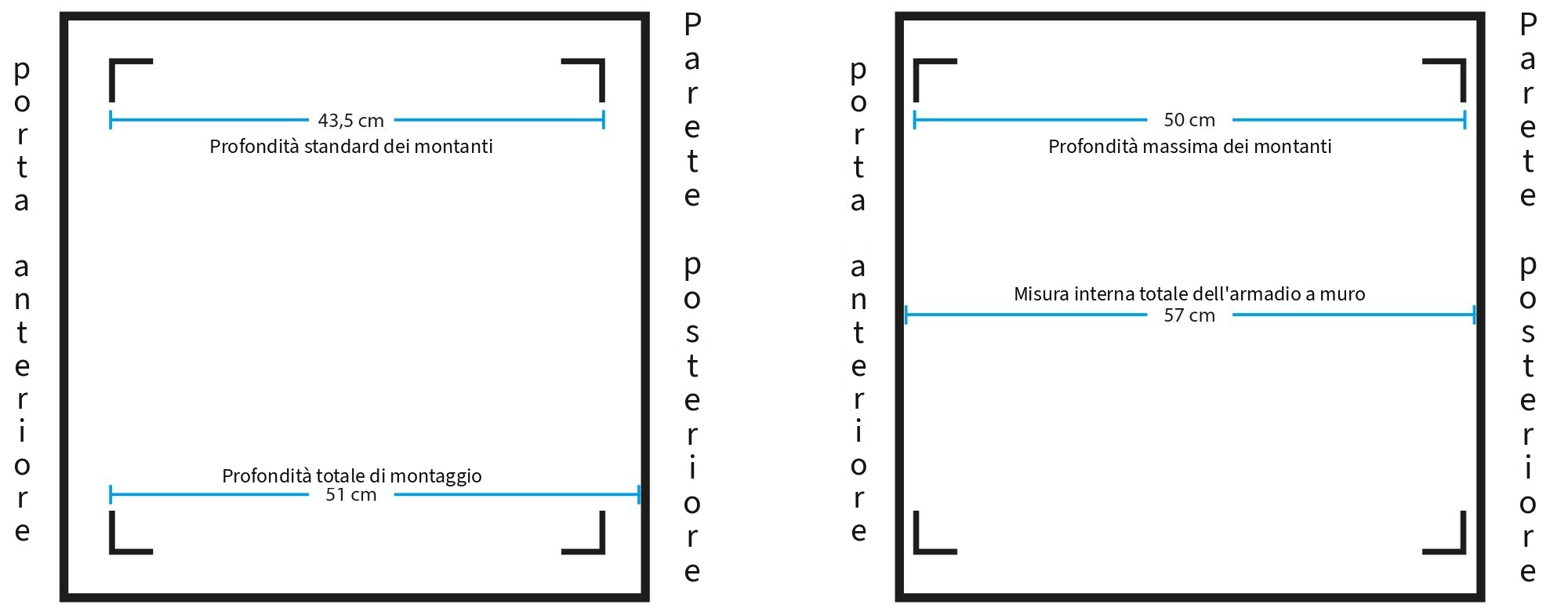

Armadio a muro profondo 600 mm, profondità di installazione completa:
 |
Armadio di permutazione poco profondo
Un armadio a muro con una profondità di 450 o 600 mm è troppo grande? E hai bisogno di un armadio piatto e poco profondo? Allora scegli un flatbox. Poiché i dispositivi di rete vengono montati in questo armadio da 19 pollici, si tratta di un armadio patch poco profondo che, a seconda della versione, sporge dalla parete di soli 14-25 cm. Ciò corrisponde a 3U - 8U. La profondità di installazione di un flatbox da 5U, 6U e 8U è di 570 mm.
Armadi server verticali

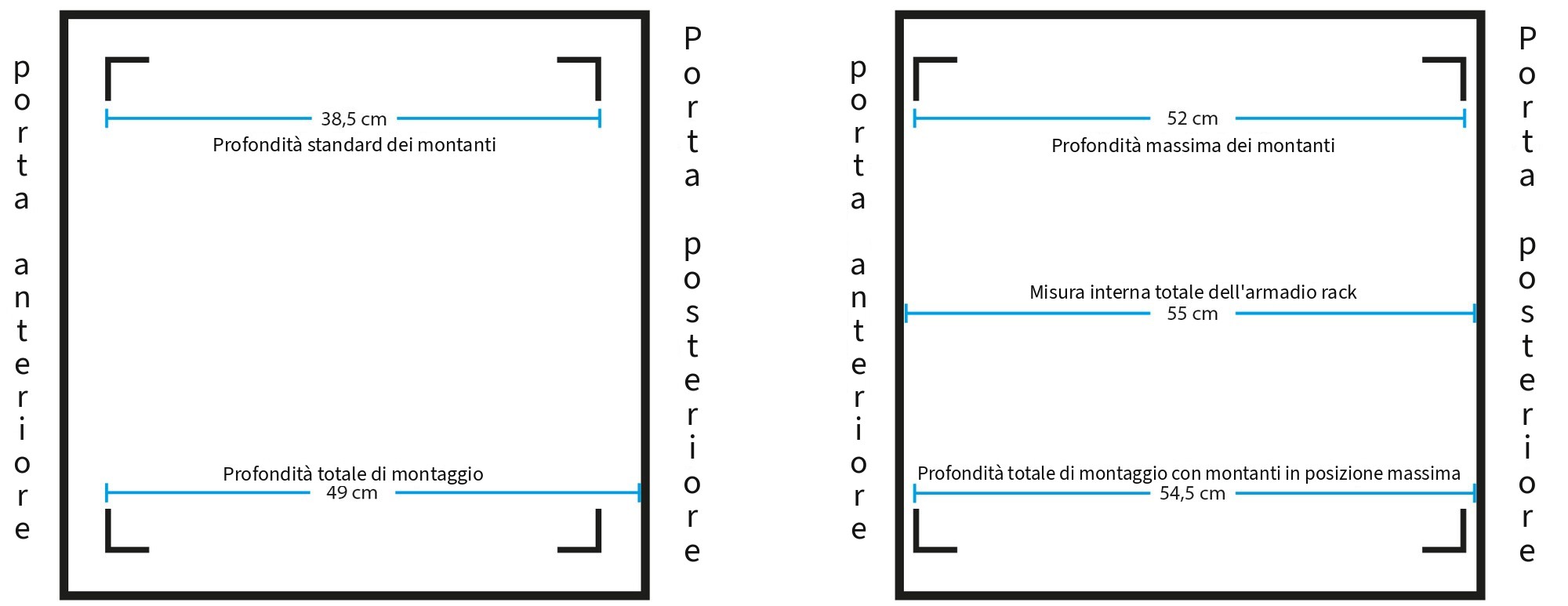

Armadio server verticale, larghezza 600 mm, profondità 600 mm:
 |

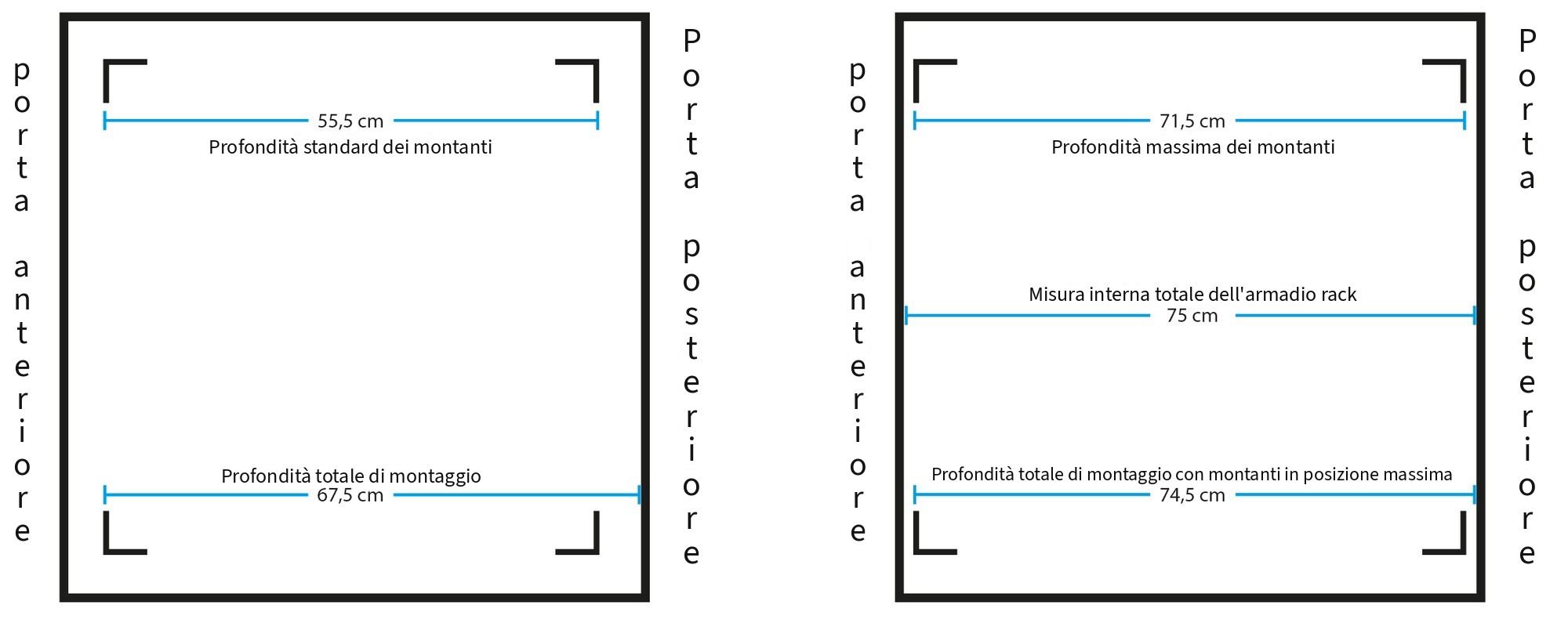

Armadio server verticale, 600 mm di larghezza, 800 mm di profondità:
 |
Armadio server verticale, larghezza 600 mm, profondità 1000 mm:
 |

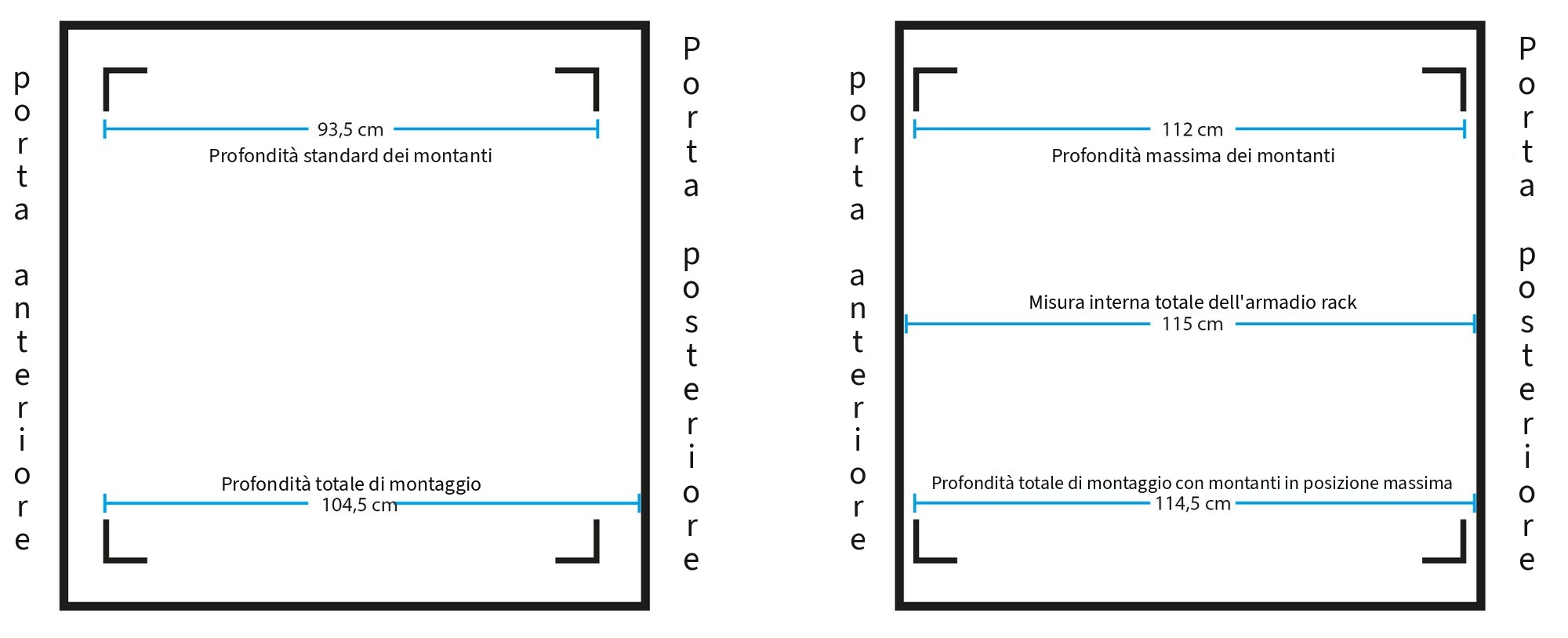

Armadio server verticale, larghezza 600 mm, profondità 1200 mm:
 |

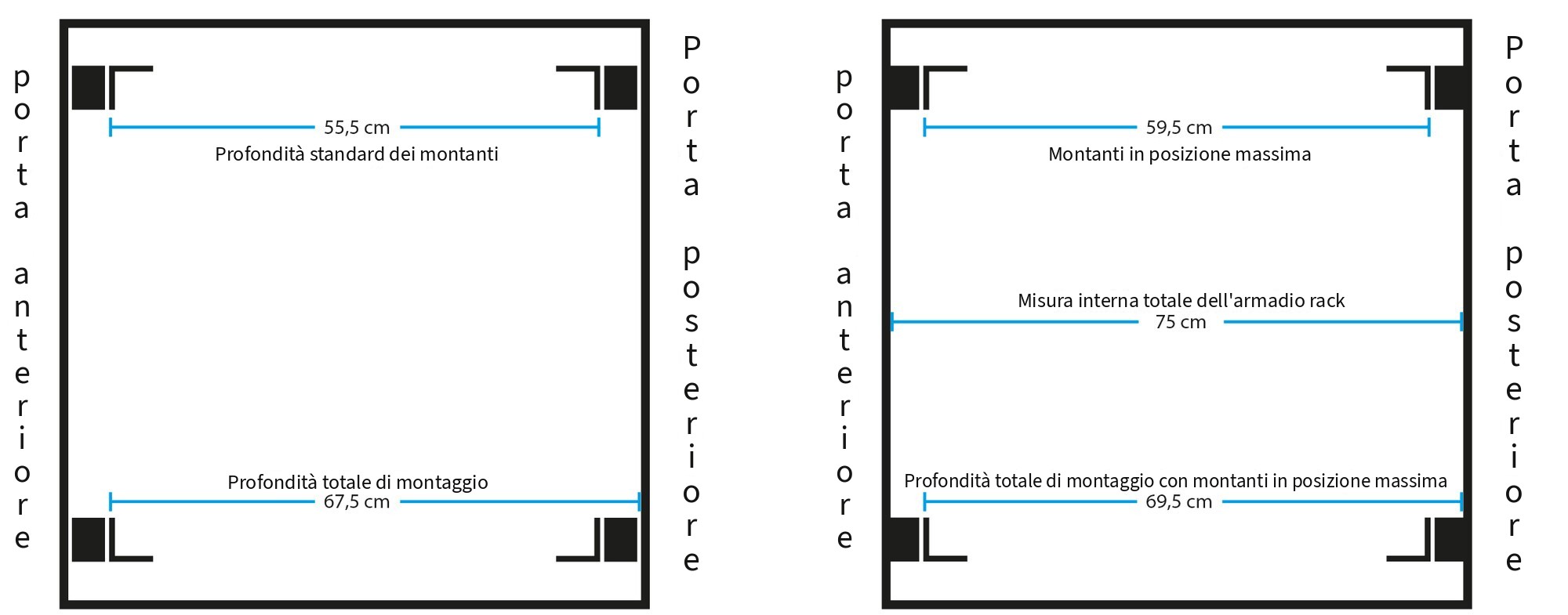

Armadio server verticale, 800 mm di larghezza, 800 mm di profondità:
 |

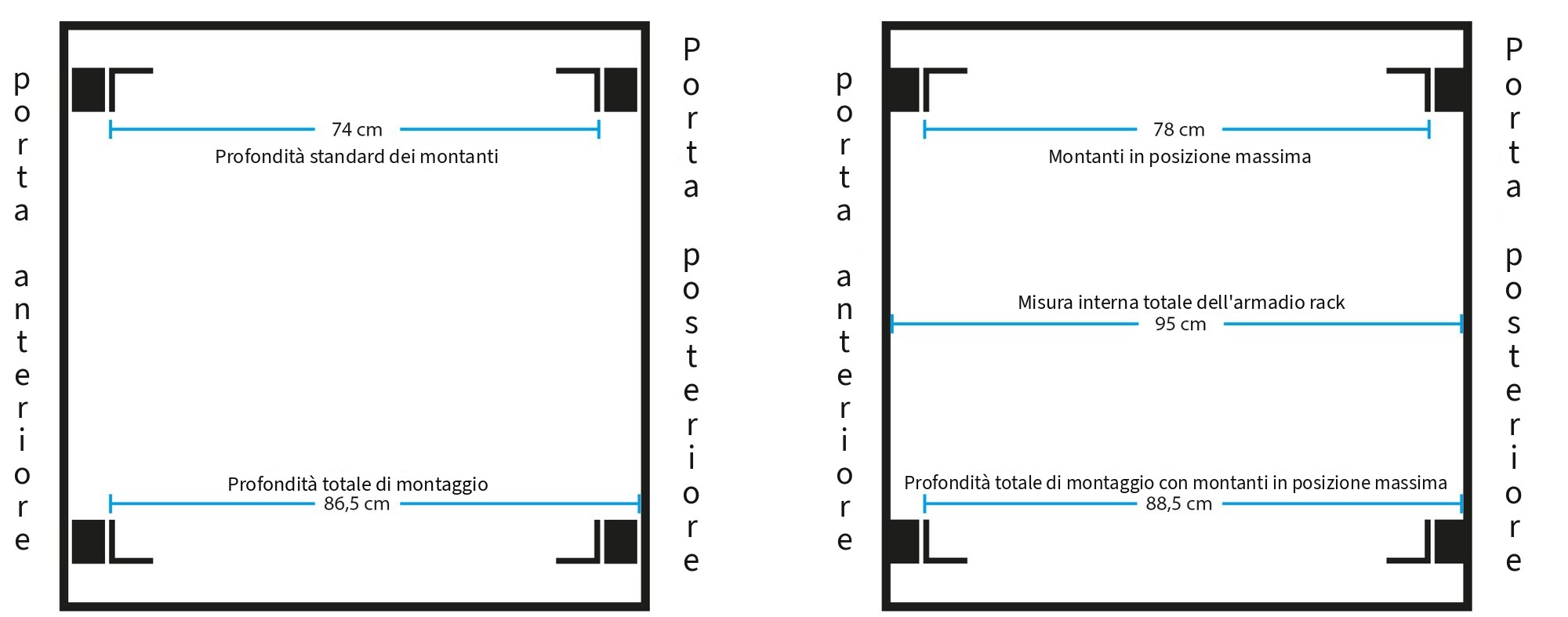

Armadio server verticale, 800 mm di larghezza, 1000 mm di profondità:
 |

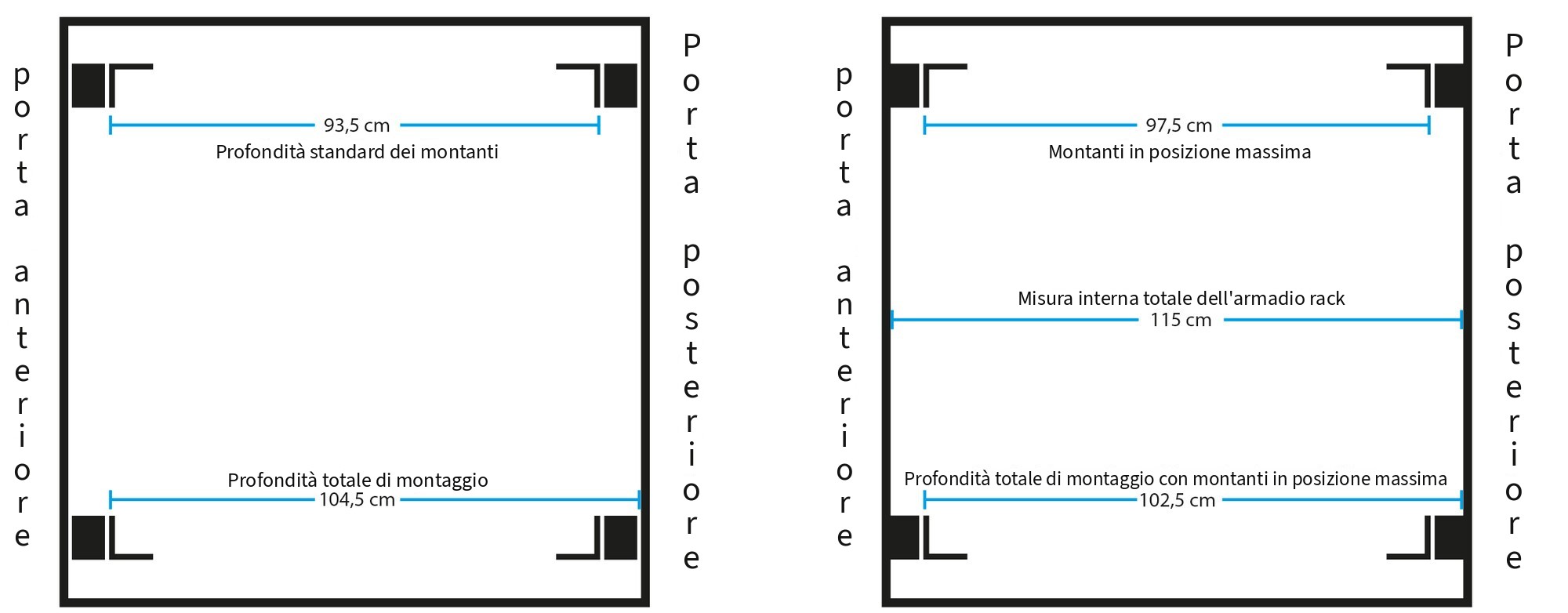

Armadio server verticale, 800 mm di larghezza, 1200 mm di profondità:
|
