La messa a terra di un armadio di permutazione è fondamentale sia per la sicurezza che per le prestazioni della rete. Una corretta messa a terra protegge le apparecchiature dalle interferenze elettriche e previene situazioni pericolose. In questa guida, imparerai passo dopo passo come mettere a terra in modo sicuro un armadio di permutazione o un armadio server.
Perché la messa a terra è importante?
La messa a terra garantisce che la carica elettrica venga scaricata in modo sicuro. In un armadio di permutazione o in un armadio server, ciò significa che tutte le parti conduttive (come porte e pannelli laterali) sono collegate a terra. Se l'armadio di permutazione non dispone di una messa a terra adeguata, le cariche statiche, le interferenze elettromagnetiche o le fluttuazioni di tensione possono causare danni alle apparecchiature di rete, come switch, pannelli di permutazione e server.
Messa a terra di un armadio di permutazione in 3 passaggi
Quando si effettua la messa a terra armadi di permutazione utilizzare sempre il kit di messa a terra in dotazione. Questo collega le ante e i pannelli laterali al sistema di messa a terra dell'armadio.
Ecco come procedere:

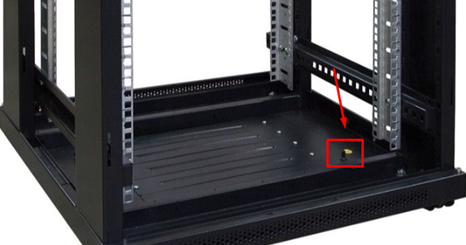

1. All'interno dell'armadio, sono presenti dei perni di terra sulle ante e sui pannelli laterali.
2. Fissare un'estremità del cavo di messa a terra al telaio e l'altra estremità alla porta o al pannello laterale.
Attenzione! Stringere le viti solo a mano per evitare di rompere gli occhielli!
3. Ripetere l'operazione con tutti e quattro i cavi.
Rischi associati a una messa a terra inadeguata degli armadi di permutazione
Un armadio server o un armadio di permutazione con messa a terra insufficiente può causare:
- Scosse elettriche
- Danni alle apparecchiature → costi di riparazione elevati
- Prestazioni di rete compromesse a causa di interruzioni.
- Pericolo di incendio in caso di fulmini o sbalzi di tensione.
- Multe per violazione di leggi e regolamenti

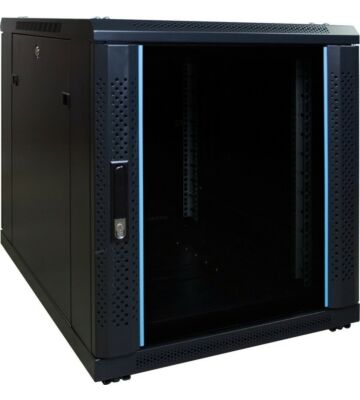

I nostri armadi server e di patch più popolari
Tutti i nostri armadi server e patch sono forniti con un kit di messa a terra. Scopri i armadi di permutazione più popolari qui.
Messa a terra secondo le norme DIN
Nei Paesi Bassi, le reti devono essere conformi alle norme NEN 1010, NEN-EN 50174 e NEN-EN 50310. Secondo queste normative, ogni impianto di rete deve essere collegato a un collegamento equipotenziale (minimo 25 mm²). Ciò garantisce l'assenza di differenze di potenziale, rendendo l'impianto più sicuro e prevenendo malfunzionamenti.
Mancato rispetto di queste norme? Il mancato rispetto di queste normative per il corretto collegamento equipotenziale degli impianti elettrici, compresi gli armadi server, può comportare conseguenze legali e rischi di responsabilità.
Piano dettagliato: messa a terra dell'armadio server
1. Pianificazione e preparazione
Prima di iniziare la messa a terra, è fondamentale avere un piano preciso. Scegliete un punto di messa a terra centrale o punti di messa a terra separati per ogni componente. Verificate inoltre le normative locali. Tenete conto di tutti i cavi, le scatole di derivazione e i materiali necessari (come binari di messa a terra, capicorda e fili di messa a terra).
Accessori utili per la preparazione:
2. Scegliere i materiali di messa a terra appropriati
Per la messa a terra di un armadio server sono necessari materiali di alta qualità. Si consiglia di utilizzare cavi di messa a terra in rame per una conduttività ottimale. Assicurarsi che tutti i collegamenti siano facilmente accessibili e utilizzare viti e morsetti adeguati. I nostri armadi patch e armadi server sono forniti con un kit di messa a terra. Con questo kit, è possibile collegare i pannelli laterali, lo sportello anteriore e quello posteriore per mettere a terra l'intero armadio.
Accessori per la messa a terra di un armadio server
3. Mettere a terra il pannello di permutazione nell'armadio server
Metti a terra anche tutti i componenti attivi nel tuo armadio di permutazione. Questi includono switch, pannelli di permutazione, server e altre apparecchiature di rete. Collegali alla barra di messa a terra nell'armadio. Presta attenzione anche a una buona gestione dei cavi: questo renderà la tua installazione sicura e ordinata.
4. Ispezione e manutenzione
Dopo aver installato la messa a terra, verificare tutti i collegamenti. Eseguire ispezioni periodiche per assicurarsi che l'armadio di permutazione sia correttamente messo a terra. La corrosione o altri danni possono comportare dei rischi.
Consiglio extra: assicuratevi che il vostro armadio per le patch sia in ordine
Un armadio di permutazione correttamente messo a terra richiede anche un cablaggio ordinato. Una buona gestione dei cavi garantisce chiarezza, una risoluzione dei problemi più rapida e un aspetto professionale.
Domande frequenti sulla messa a terra degli armadi di permutazione
