In questo articolo, spieghiamo i passaggi per assemblare un connettore RJ45 senza attrezzi su un cavo Internet. A differenza di un connettore RJ45 standard, per crimpare un connettore RJ45 senza attrezzi sul cavo non è necessario un attrezzo di crimpatura.
Nel nostro blog, intitolato "Come si realizza un cavo UTP?", puoi leggere come terminare un connettore standard su un cavo Internet.
Di che cosa hai bisogno?
- Un Cavo Cat5e su bobina o Cavo Cat6 su bobina
- Un connettore Connettore RJ45 Cat5e UTP senza attrezzi o Connettore RJ45 Cat6 UTP senza attrezzi

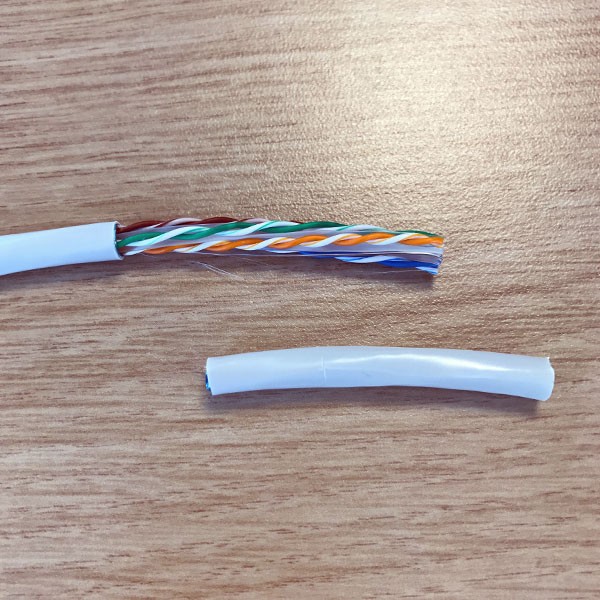

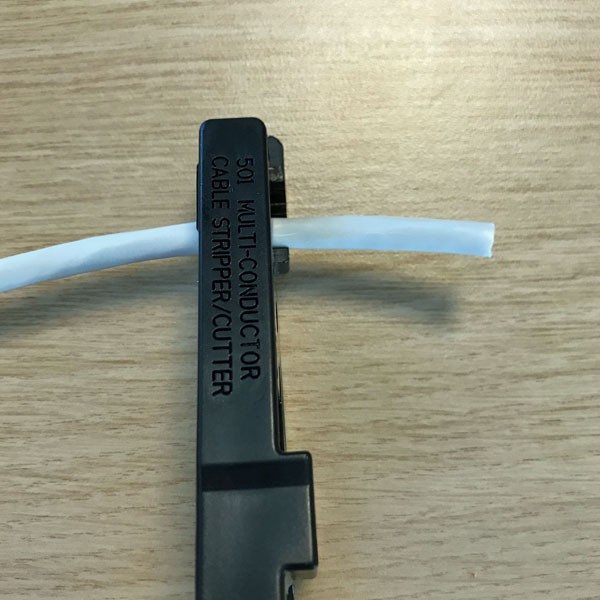

Passaggio 1 – Spellare il cavo in modo che le coppie di fili siano visibili.
È possibile utilizzare una pinza spelafili per tagliare la guaina del cavo.
 |  |
Qui si possono vedere chiaramente quattro coppie di fili:
1: Bianco-Blu e Blu
2: Bianco-Arancione e Arancione
3: Bianco-Verde e Verde
4: Bianco-Marrone e Marrone

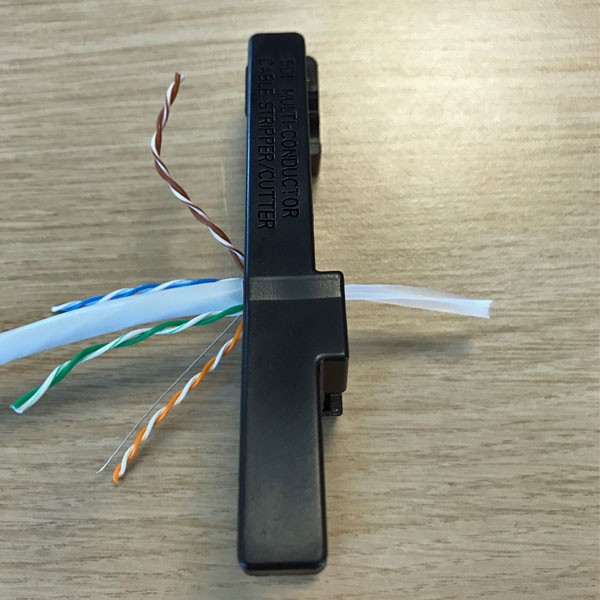

Passaggio 2 – Rimuovere la "croce bianca" dal cavo
Ripiega le coppie di fili verso il basso per tagliare la "croce bianca" al centro del cavo utilizzando la pinza spelafili.
 |

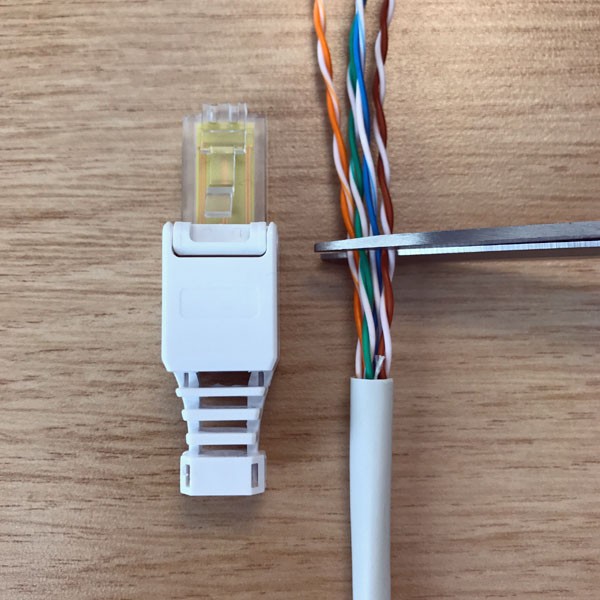

Passaggio 3 – Tagliare le coppie di fili dritte e della lunghezza desiderata.
 |

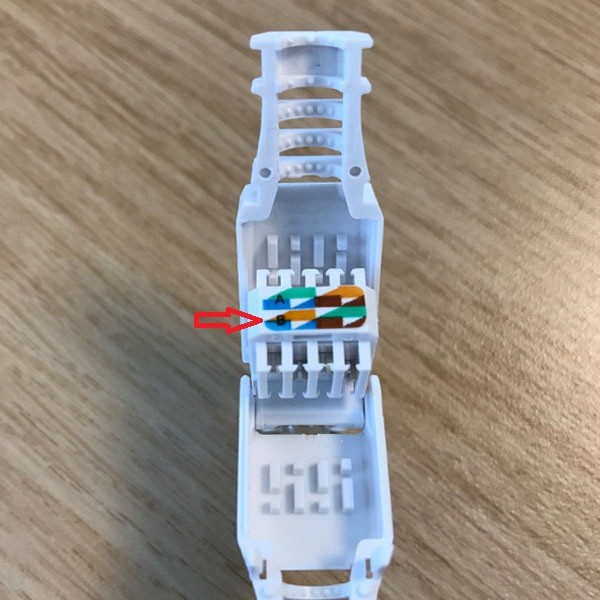

Passaggio 4 – Disporre i fili nell'ordine di colore corretto secondo lo standard B
 | Prima fila standard B 1: Bianco-Arancione 2: Arancione 3: Bianco-Verde 4: Verde Riga inferiore B-standard 5: Blu 6: Bianco-Blu 7: Marrone 8: Bianco-marrone |
Passaggio 5 – Inserire le coppie di fili nel connettore senza attrezzi

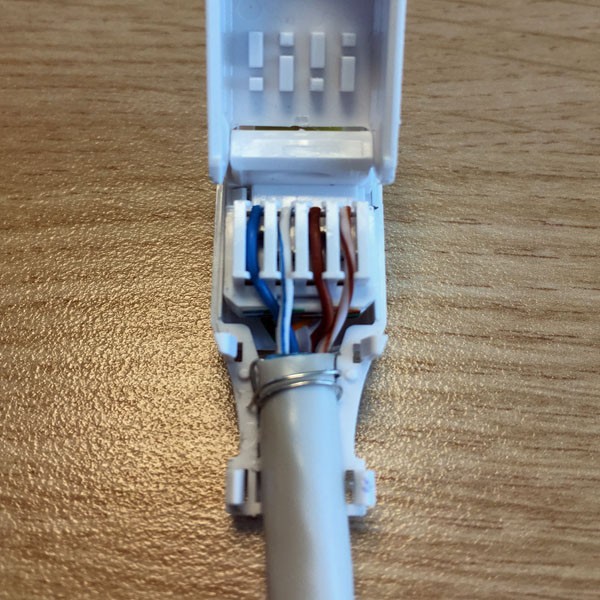

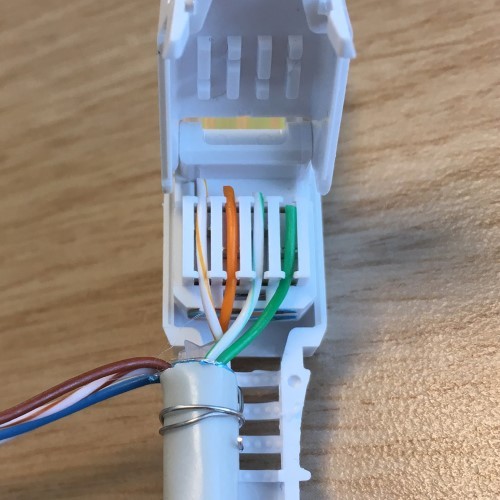

Attenersi alla sequenza dei colori secondo lo standard B. Nell'immagine a sinistra, si vede la sequenza dei colori superiore dei fili come spiegato al punto 4, e nell'immagine a destra, dopo aver invertito il connettore, la sequenza dei colori inferiore dei fili come spiegato al punto 4.
 |  |

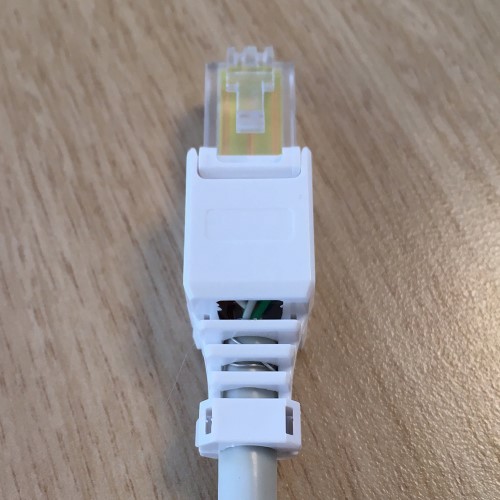

Passaggio 6 – Chiudere il connettore senza attrezzi
 |
