Per una connessione a Internet, è necessario collegare un cavo di rete a un connettore o a una presa a muro. All'interno del cavo, noterete che i fili sono rivestiti con colori diversi. I colori indicano l'ordine in cui le coppie di fili devono essere collegate. Ma qual è l'ordine corretto?
Configurazione standard del cavo di rete
Il motivo principale per cui si utilizza la codifica a colori sui cavi di rete è quello di evitare confusione e garantire che il cavo di rete sia collegato correttamente. Questo è essenziale per un funzionamento ottimale della rete e per un flusso di dati efficiente.
Il cavo UTP è composto da 8 fili, ognuno dei quali ha un colore diverso. I colori sono sempre gli stessi. Questo facilita il corretto collegamento del cavo di rete.
Codice colore A o B

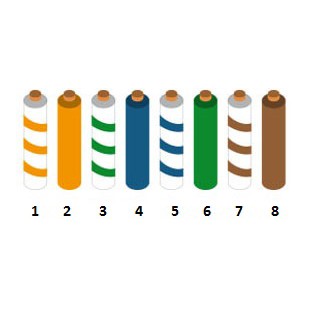

Esistono due diversi codici colore per i cavi di rete: lo standard EIA/TIA-568A, o standard A, e lo standard EIA/TIA-568B, o standard B. In Europa, è comune utilizzare il codice colore dello standard B (568B). Pertanto, i cavi vanno collegati a un connettore RJ45 o a una presa a muro seguendo la sequenza di colori dello standard B. La sequenza dei colori è la seguente:
1. Bianco-arancio
2. Arancione
3. Bianco-verde
4. Blu
5. Bianco-blu
6. Verde
7. Bianco-marrone
8. Marrone
Codice colore dei connettori RJ45

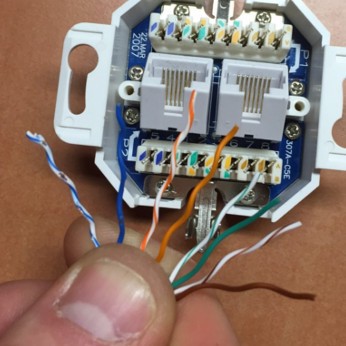

Quando si collega un cavo di rete a prese a muro è necessario attenersi alla sequenza dei colori secondo lo standard B. Tuttavia, è importante prestare molta attenzione alla sequenza numerica indicata sulla presa a muro. Per le scatole da incasso della nostra gamma, la sequenza di collegamento è 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.
Come potete vedere, le coppie di fili nella foto sottostante devono essere disposte in un ordine diverso. Lo schema sulla presa a muro determina quindi sempre l'ordine dei fili:
- Bianco-blu (5)
- Blu (4)
- Bianco-arancio (1)
- Arancione (2)
- Bianco-verde (3)
- Verde (6)
- Bianco-marrone (7)
- Marrone (8)
Qual è la sequenza dei colori su un cavo crossover?
Con un cavo crossover, lo standard B (568B) viene utilizzato da un lato e lo standard A (568A) dall'altro. La sequenza dei colori secondo lo standard A è la seguente:
- Bianco-verde (3)
- Verde (6)
- Bianco-arancio (1)
- Blu (4)
- Bianco-blu (5)
- Arancione (2)
- Bianco-marrone (7)
- Marrone(8)
